型号

205

型号

213 （213.064/088/089/264/288/289除外）

型号

253 （253.388/389/988/989/992/993除外）

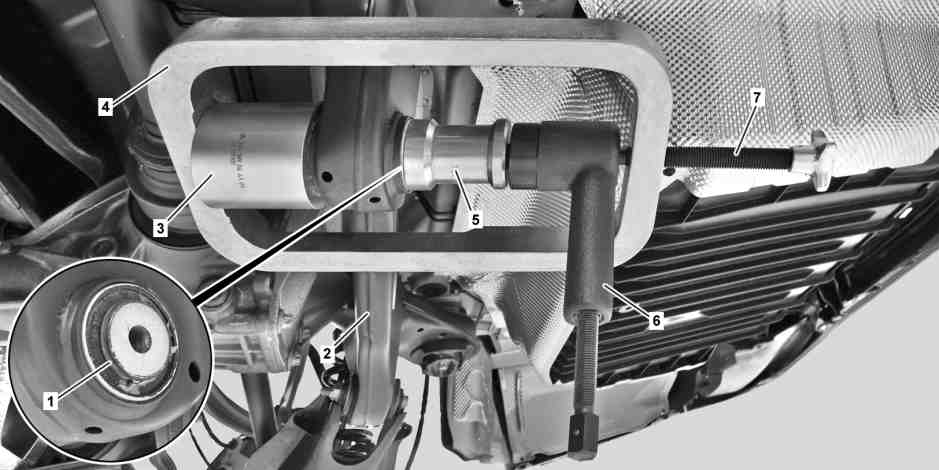

图示为车辆左侧 (拆卸)

1

人造橡胶轴承

5

止推件

2

后轴支架

6

压具

3

套筒

7

止推螺杆

4

支架

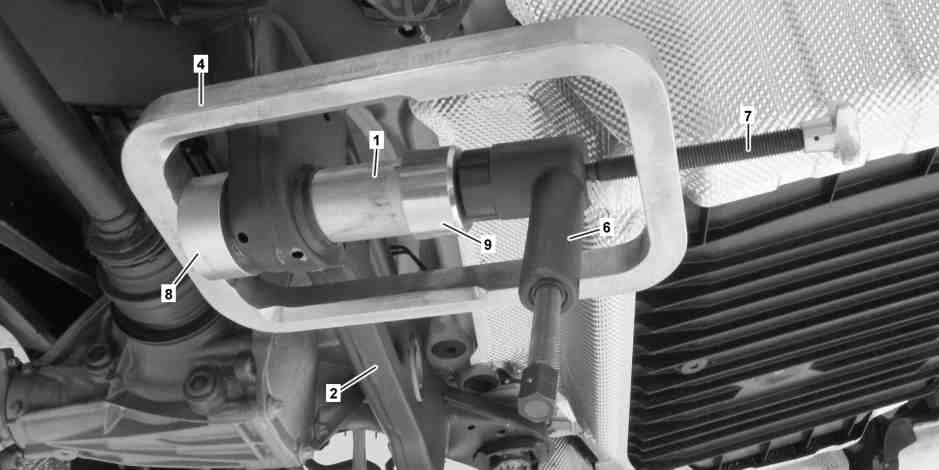

图示为车辆左侧 (安装)

1

人造橡胶轴承

7

止推螺杆

2

后轴支架

8

套筒

4

支架

9

止推件

6

压具

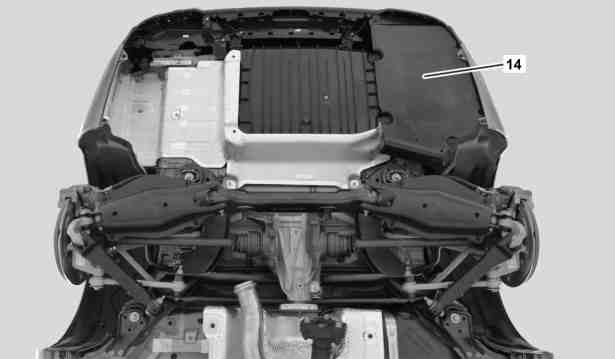

图示为车型 205, 装配发动机 651

14

护盖

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e

拆卸

1

拆下左侧或右侧纵梁板

型号 205.4

AR88.80-P-6000LW

2

拆下底板饰板

型号 213.2 （213.264/288/289除外）

AR61.30-P-1001LWE

3

拆下对角支撑杆

型号 205.4, 213.2 （213.264/288/289除外）

4

拆下弹簧控制臂

型号 205 （205.386/387/486/487除外）

型号 253 （253.388/389/988/989/992/993除外）

AR35.20-P-0114LW

型号 205.386/387/486/487

AR35.20-P-0119LWI

型号 213 （213.064/088/089/164/264/288/289除外）

AR35.20-P-0119LWE

5

拆下人造橡胶轴承 (1) 区域内排气系统的部件

型号 205

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

如有必要.

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4824MND

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4825MND

型号 205 带发动机626

AR49.10-P-4952ORB

型号 205 带发动机177

AR49.10-P-4952MNA

型号 253 （253.388/389/988/989除外） 带发动机274.9, 276.8, 642, 651.9

AR49.10-P-4952RF

型号 205 带发动机274, 276

AR49.10-P-4952LW

型号 205 带发动机651

AR49.10-P-7100LWB

型号 213 带发动机274.9

AR49.10-P-4952MRD

型号 213 带发动机642

AR49.10-P-4952OGW

型号 213 带发动机654

AR49.10-P-4952OLC

6

拆下护盖 (14)

型号 205 带发动机264, 274, 626, 651

型号 213 （213.064/088/089/264/288/289除外） 带发动机274, 642, 654, 656

型号 253 （253.388/389/988/989除外） 带发动机642, 651, 654

拆卸右侧人造橡胶轴承 (1) 时.

7

如图所示, 将支架 (4) 连同套筒 (3), 止推件 (5) 和压具 (6) 一起置于后轴支架 (2) 和人造橡胶轴承 (1) 上

i
使用拔取和嵌入工具
l
中的套筒 (3) (编号 204  589 04 43 01).

i
使用压出/压入工具
l
中的支架 (4) (编号 220 589 01 43 01) 和止推件 (5) (编号 220 589 01 43 04).

l
压力机

*202589044310

l
拆卸与安装工具

*220589014300

l
拔取和嵌入工具

*204589044300

8

将人造橡胶轴承 (1) 从后轴支架 (2) 中压出

i
压具
l
(6) 的行程非常短. 因此, 必须松开压具
l
(6) 数次, 调节支架 (4) 的止推螺杆 (7), 然后再次操作压具
l
(6).

d

安装

9

如图所示, 将支架 (4) 连同套筒 (8), 止推件 (9) 和压具 (6) 一起置于后轴支架 (2) 和新的人造橡胶轴承 (1) 上

i
使用拔取和嵌入工具
l
中的套筒 (8) (编号 204 58 904 43 02).

i
使用压出/压入工具
l
中的止推件 (9) (编号 220 589 01 43 07).

l
压力机

*202589044310

l
拆卸与安装工具

*220589014300

l
拔取和嵌入工具

*204589044300

10

将人造橡胶轴承 (1) 完全压入后轴支架 (2) 中

i
压具
l
(6) 的行程非常短. 因此, 必须松开压具
l
(6) 数次, 调节支架 (4) 的止推螺杆 (7), 然后再次操作压具
l
(6).

11

拆下专用工具.

12

安装弹簧控制臂

型号 205 （205.386/387/486/487除外）

型号 253 （253.388/389/988/989/992/993除外）

AR35.20-P-0114LW

型号 205.386/387/486/487

AR35.20-P-0119LWI

型号 213 （213.064/088/089/164/264/288/289除外）

AR35.20-P-0119LWE

13

安装已拆卸排气系统的部件

型号 205

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

如果排气系统的部件已拆卸.

型号 205 带发动机177

AR49.10-P-4952MNA

型号 253 （253.388/389/988/989除外） 带发动机274.9, 276.8, 642, 651.9

AR49.10-P-4952RF

型号 205 带发动机274, 276

AR49.10-P-4952LW

型号 205 带发动机651

AR49.10-P-7100LWB

型号 213 带发动机274.9

AR49.10-P-4952MRD

型号 213 带发动机642

AR49.10-P-4952OGW

型号 213 带发动机654

AR49.10-P-4952OLC

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4825MND

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4824MND

型号 205 带发动机626

AR49.10-P-4952ORB

14

安装饰板 (14)

如果已安装. 安装右侧人造橡胶轴承 (1) 时.

15

安装左侧或右侧对角支撑杆

型号 205.4

型号 213.2 （213.264/288/289除外）

n
螺栓 - 连接后部对角支撑杆到备胎坑/车身

*BA61.10-P-1008-01L

16

安装车辆底部镶板

型号 213.2 （213.264/288/289除外）

AR61.30-P-1001LWE

17

安装纵梁镶板

型号 205.4

AR88.80-P-6000LW

n
车架地板总成

号码

名称

型号 205

型号 213

BA61.10-P-1008-01L

螺栓 - 连接后部对角支撑杆到备胎坑/车身

Nm

70

50
