检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67

1

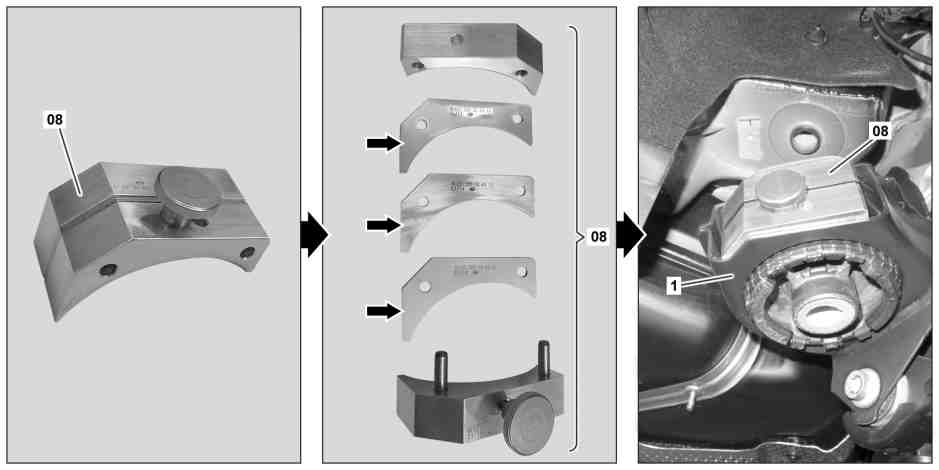

定位带隔板的垫片
l
(08) (箭头所示), 使其能够几乎无间隙地接合在后轴支架 (1) 中.

2

接合垫片
l
(08), 使其较长一端定位在行驶方向的后轴支架 (1) 中.

p
垫片
l
(08) 必须仍在后轴支架 (1) 中, 以拆卸/安装人造橡胶轴承.

否则会损坏后轴支架 (1).

3

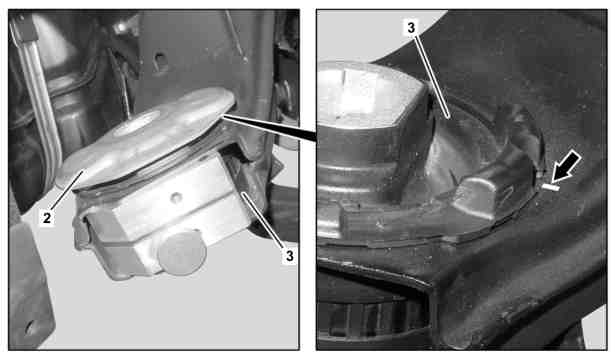

用合适的工具将止动板 (2) 从相应的人造橡胶轴承 (3) 撬下.

4

标记各人造橡胶轴承 (3) 在切口 (箭头所示) 中的安装位置.

5

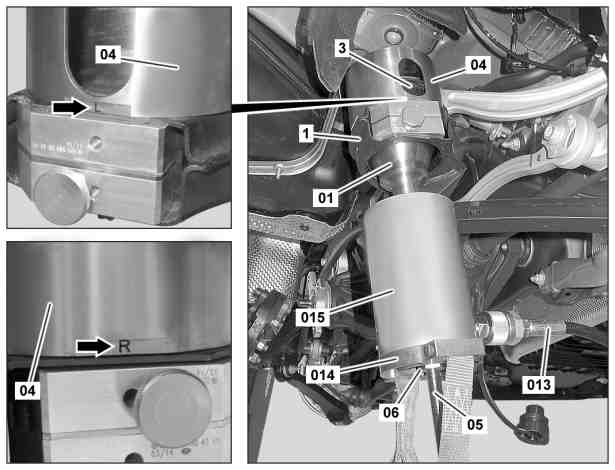

将止推件
l
(01), 反向固定器
l
(04), 止推螺杆
l
(05) 和芯轴螺母
l
(06) 以及空心活塞筒
l
(015) 和拉紧带
l
(014) 固定到人造橡胶轴承 (3) 上.

p
安装空心活塞筒
l
(015), 使压力活塞向上伸出.

否则可能会损坏推力臂.

i
定位反向固定器
l
(04), 必须使相应侧的标记 "L" 或 "R" (箭头所示) 指向车辆外侧.

6

通过液压软管
l
(013) 将手动泵
l
连接到空心活塞筒
l
(015) 上.

7

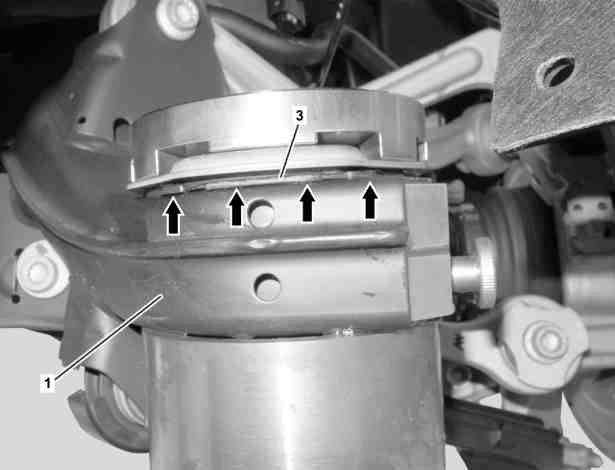

将人造橡胶轴承 (3) 从后轴支架 (1) 中压出.

8

在人造橡胶轴承 (3) 的切口区域做上垂直标记 (A), 以作参考.

9

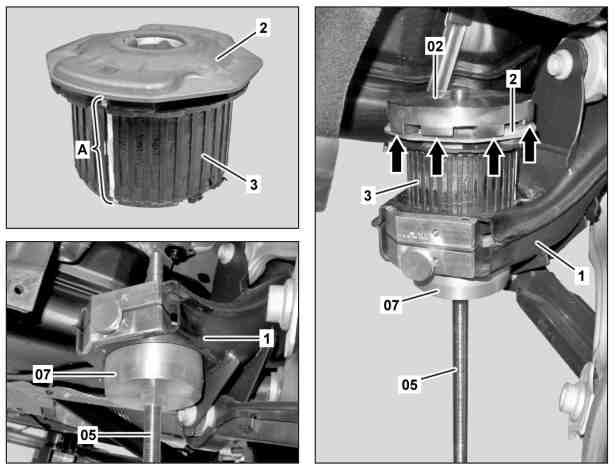

将导向轴套
l
(07) 拧入止推螺杆
l
(05) 中, 直到螺纹超出长度足够安装人造橡胶轴承 (3) 和止推件
l
(02).

10

从下方将止推螺杆
l
(05) 和导向轴套
l
(07) 一起插入后轴支架 (1) 中.

11

从上方将人造橡胶轴承 (3) 安装到止推螺杆
l
(05) 上.

12

在止推件
l
(02) 与止动板 (2) 对正时, 将其拧到止推螺杆
l
(05) 上.

i
确保止推件
l
(02) 的双头螺栓与止动板 (2) 齐平 (箭头所示).

13

将人造橡胶轴承 (3) 上的垂直标记 (A) 与后轴支架 (1) 上的标记对正.

14

在人造橡胶轴承 (3) 上涂抹 润滑剂.

15

用手拧入导向轴套
l
(07), 直至止推件
l
(02), 人造橡胶轴承 (3) 和导向轴套
l
(07) 夹在一起.

16

将反向固定器
l
(03) 滑到止推螺杆
l
(05) 上并对正, 使切口朝向后轴支架 (1) 上推力臂的螺纹连接 (箭头所示).

17

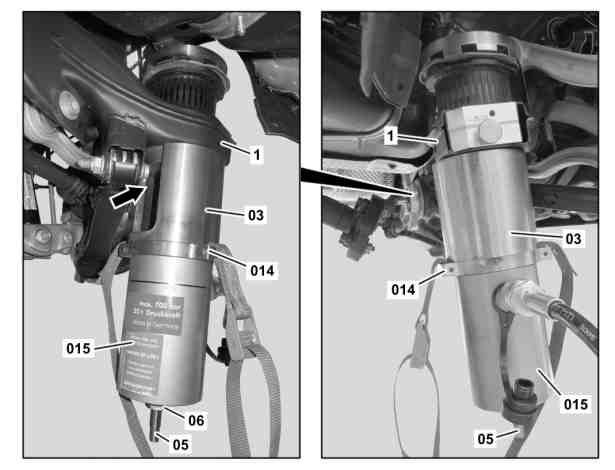

将带拉紧带
l
(014) 的空心活塞筒
l
(015) 滑到止推螺杆
l
(05) 上, 拧上芯轴螺母
l
(06) 并用手拧紧.

18

将人造橡胶轴承 (3) 压入后轴支架 (1) 中.

i
压入人造橡胶轴承 (3), 直到人造橡胶轴承 (3) 的边缘与后轴支架 (1) 齐平 (箭头所示).

19

拆下专用工具.
