型号

213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

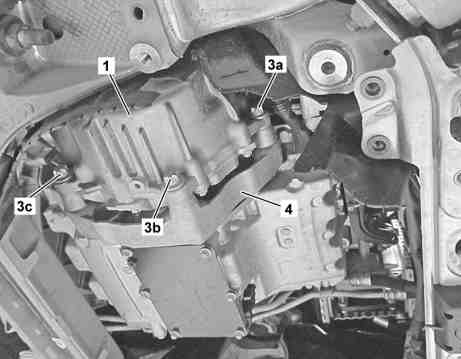

图示为前轴差速器 175

1

前轴差速器

3a

螺栓

3b

螺栓

3c

螺栓

4

支架

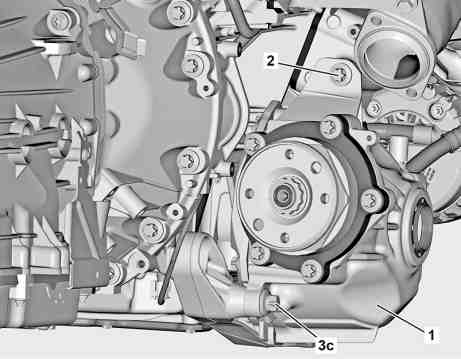

图示为前轴差速器 175

1

前轴差速器

2

螺栓

3c

螺栓

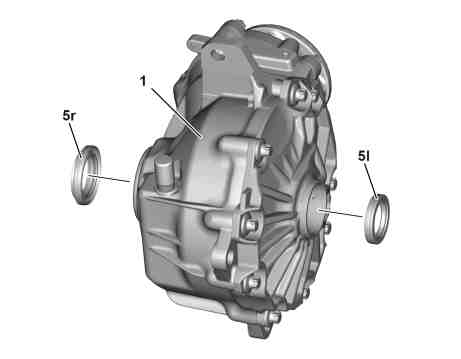

图示为前轴差速器 175

1

前轴差速器

5l

径向轴密封环

5r

径向轴密封环

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

将传动轴从前轴差速器 (1) 上拆下.

型号 213.061/261, 238.361/461 带发动机256

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MSA

型号 213.088/089/288/289 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MNE

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

2

拆下放油螺塞, 并排出前轴差速器 (1) 中的准双曲面齿轮油, 然后收集到合适的容器中.

型号 213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160

AR33.25-P-0300-01LWX

3

拆下齿轮齿条式转向机构.

型号 213 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.20-P-0600LW

型号 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.20-P-0600LWO

4

拆下右前半轴.

AR33.30-P-0620LW

5

拆下中间轴.

AR33.30-P-0625LWX

6

拆下螺栓 (2, 3a, 3b, 3c), 然后将前轴差速器 (1) 置于前轴上.

7

拆下支架 (4).

8

向下拆下前轴差速器 (1).

9

检查并确认导套在油底壳中正确落座.

如果有问题,

↓

更换导套.

10

 拆下径向轴密封环 (5l, 5r).

p

切勿损坏径向轴密封环 (5l, 5r) 的底座.

否则前轴差速器 (1) 会泄漏.

i
l
将内部拔取器和撞击拔取器
l
连接到拉拔工具
l
的螺杆上.

l

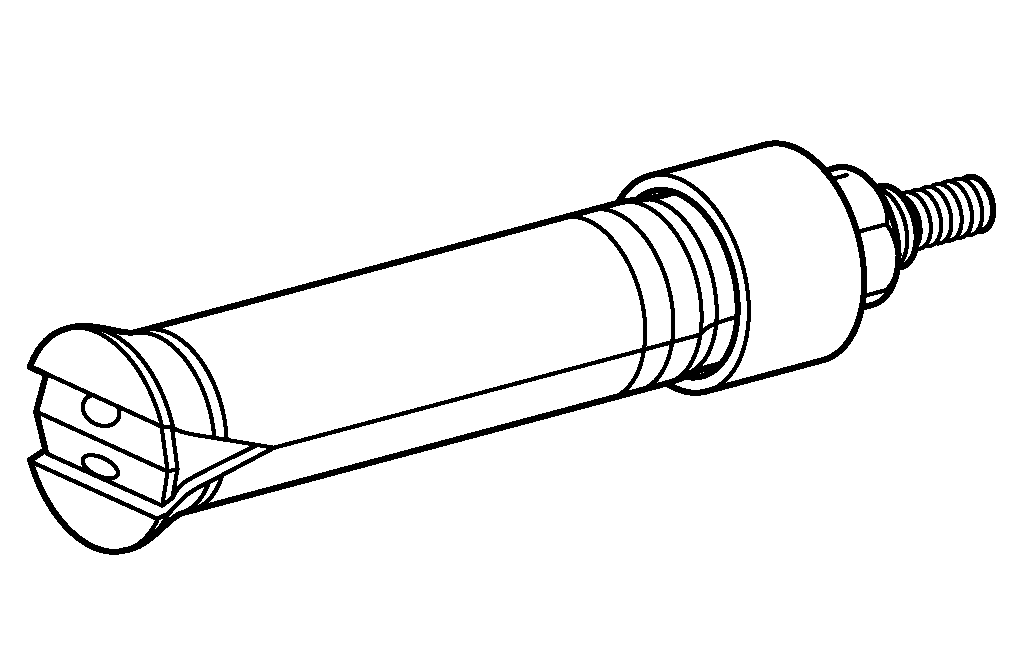

内部拔取器

*203589033300

l
拔出工具

*221589043300

l
撞击拔取器

*602589003300

11

检查径向轴密封环 (5l, 5r) 的底座是否损坏和磨损.

如果有问题,

↓

更换前轴差速器 (1).

d

安装

12

用变速箱油涂抹新的径向轴密封环 (5l, 5r) 的密封唇.

g

通用准双曲面齿轮油（规格235.7）

BB00.40-P-0235-07A

13

用冲子安装新的径向轴密封环 (5l, 5r).

l

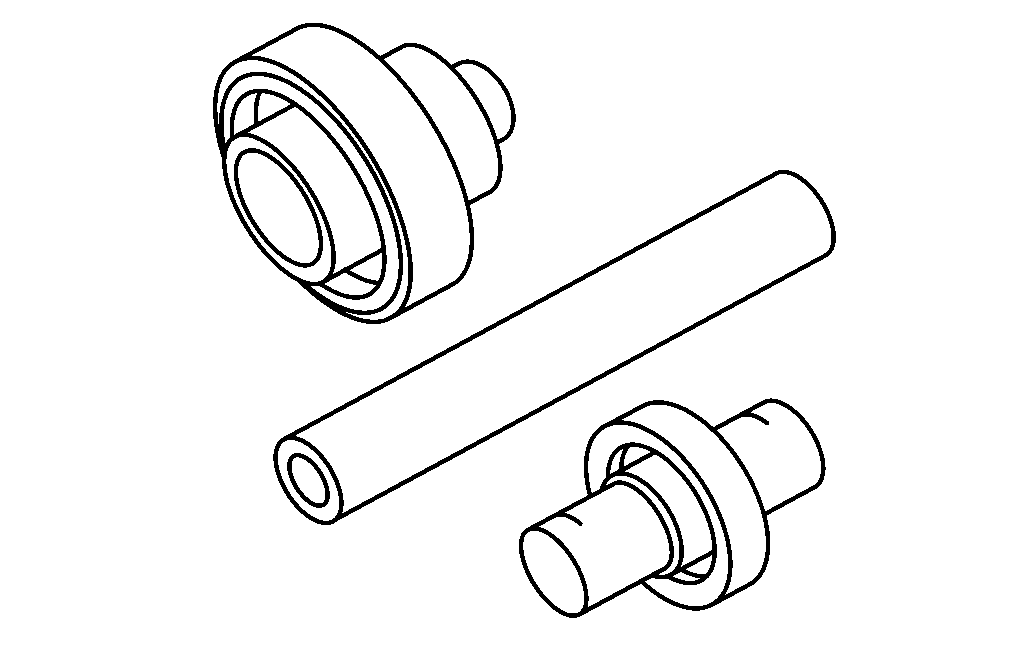

VAG 175

冲子

*221589041500

l

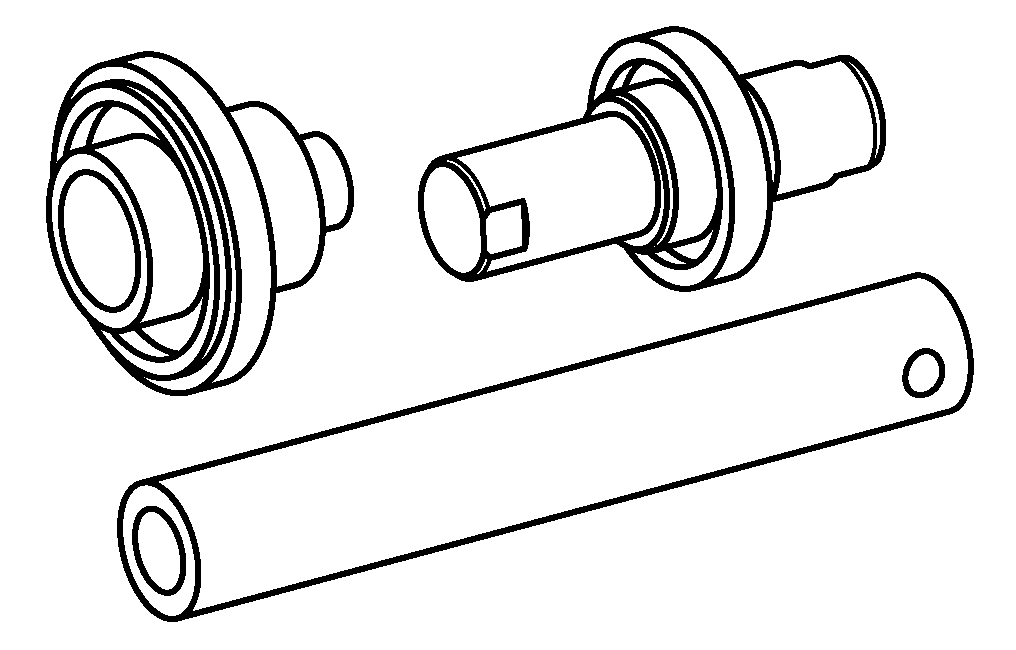

VAG 160

冲子组

*205589011500

14

将前轴差速器 (1) 定位到前轴上.

15

安装支架 (4).

n
凸缘螺栓 - 连接支架到油底壳

*BA33.30-P-1011-03G

16

将前轴差速器 (1) 安装到支架 (4) 上.

AR33.30-P-0525-06AVG

n
凸缘螺栓 - 连接前轴差速器到支架/油底壳

*BA33.30-P-1006-03G

n
凸缘螺栓 - 连接前轴齿轮到发动机支架

*BA33.30-P-1007-03G

17

将放油螺塞拧入前轴差速器 (1) 中.

装配 VAG 175

i
更换密封件.

n
前轴变速箱放油螺塞

*BA33.30-P-1008-03G

18.1

通过前半轴开口向前轴差速器 (1) 中添加准双曲面齿轮油.

装配 VAG 175

j
准双曲面齿轮油

*BF33.30-P-1001-03F

l
手动泵

*210589007100

18.2

通过加油螺塞的开口向前轴差速器 (1) 添加准双曲面齿轮油.

装配 VAG 160

AR33.25-P-0300-01LWX

Omnifit 100H 速效粘结剂 (50 g)

*BR00.45-Z-1110-02A

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

n
前轴变速箱放油螺塞

*BA33.30-P-1008-03G

n
前轴变速箱加油螺塞

*BA33.30-P-1014-03G

j
准双曲面齿轮油

*BF33.30-P-1001-03F

l
手动泵

*210589007100

19

安装中间轴.

AR33.30-P-0625LWX

20

安装右前半轴.

AR33.30-P-0620LW

21

安装齿轮齿条式转向机构.

型号 213 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.20-P-0600LW

型号 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.20-P-0600LWO

22

将传动轴安装到前轴差速器 (1) 上.

型号 213.061/261, 238.361/461 带发动机256

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MSA

型号 213.088/089/288/289 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MNE

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

i
仅在泄漏测试完成后, 才可安装中央和后部发动机舱底部饰板.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

23

执行发动机试运行, 同时检查前轴差速器 (1) 的密封性以及是否正常工作.

24

安装中央和后部发动机舱底部饰板.

AR61.20-P-1105LWE

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1006-03G

凸缘螺栓 - 连接前轴差速器到支架/油底壳

Nm

65

65

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1007-03G

凸缘螺栓 - 连接前轴齿轮到发动机支架

第 1 级

Nm

5

5

第 2 级

Nm

50

50

第 3 级

∡°

95

95

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

20

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1011-03G

凸缘螺栓 - 连接支架到油底壳

Nm

60

60

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1014-03G

前轴变速箱加油螺塞

M24

Nm

25

25

j
前轴齿轮箱

号码

名称

型号 213

型号 238

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

BB00.40-P-0239-72A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1110-02A

Omnifit 100H 速效粘结剂 (50 g)

A 002 989 23 71
