变速箱

725.0/1

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0/1

BE27.51-P-1006-01E

多盘式离合器 K81 中的间隙

间隙调节的接触力

F1

N

1600

内板的数量, 单侧

1

mm

2,5…2,7

6

mm

2,5…2,7

内板的数量, 两侧

4

mm

1,8…2,0

5

mm

2,2…2,4

6

mm

2,6…2,8

1

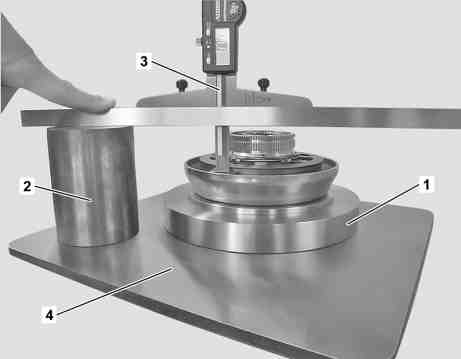

将活塞放到支架
l
(1, 4) 上

2

l
将冲子 (2) 放到支架 (4) 上.

3

放置深度计 (3), 将其移至活塞的上边缘并将深度计 (3) 复位至 0 mm.

4

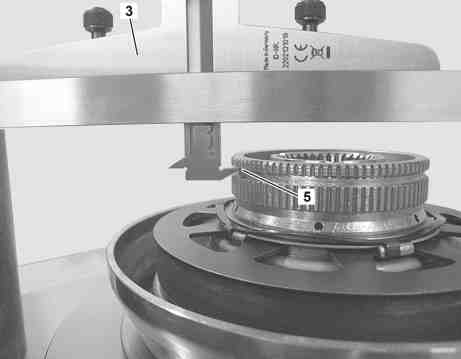

将深度计 (3) 移至卡环凹槽的上边缘 (5), 然后测量并记录尺寸 1.

5

将离合器组件连同内齿板支架一起放到
l
支架 725 589 02 31 00 的支架固定件上.

6

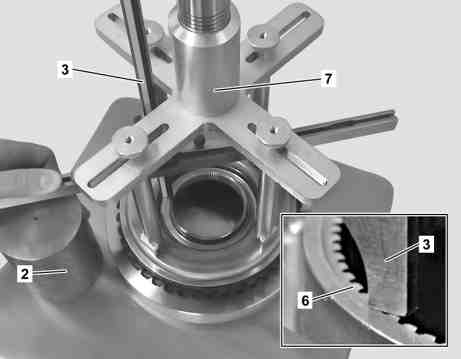

使用
l
止推装置 (7),
l
推力缸与
l
冲子向离合器组件施加 1600 N 的力.

7

将深度计 (3) 放到
l
冲子 (2) 上, 将其移至卡环的接触面 (6), 然后将深度计 (3) 复位至 0 mm.

8

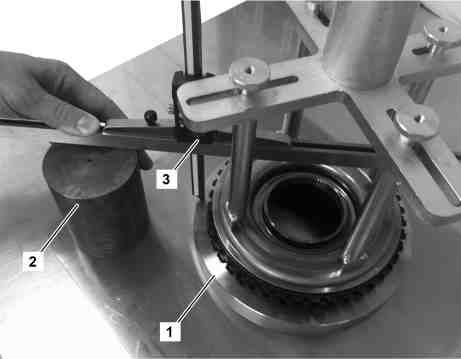

测量并记录
l
冲子 (2) 与
l
支架 (1) 之间的尺寸 2.

9

确定待安装的卡环: 尺寸 1 - 尺寸 2 - (活塞标准间隙范围的中间值)   取决于内板的数量 = 卡环厚度

10

安装确定厚度的卡环.
