变速箱

725.0 （725.007/017/037/047除外）

2

变矩器壳体

3

驱动齿轮

4

链条

5

油泵齿轮

8

螺栓

9

外板托架 B08

10

中间板

2

变矩器壳体

9

外板托架 B08

11

推杆

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

将行星齿轮组 1 与多盘式离合器 K81 和多片式制动器 B08 一起拆下

AR27.50-P-0625EWM

2

将驱动齿轮 (3), 链条 (4) 和油泵齿轮 (5) 一起拆下

AR27.10-P-0400EWM

3

松开螺钉/螺栓 (8)

p

切勿完全松开螺栓 (8).

否则, 压出外板托架 B08 (9) 时会掉落; 这会造成损坏.

4

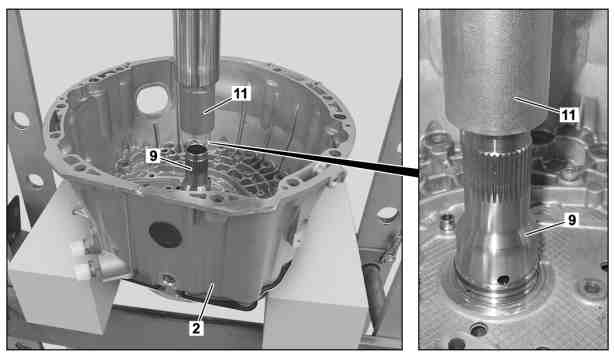

将外板托架 B08 (9) 从变矩器壳体 (2) 中压出

p

仅将外板托架 B08 (9) 压出至可以从下方拆下的程度.

否则压出时可能会损坏外板托架 B08 (9) 和螺栓 (8).

p

确保安装推杆 (11) 时使其接触面齐平.

否则可能会损坏外板托架 B08 (9).

i
市售设备/工具

授权服务中心压力机

5

拆下螺栓 (8), 然后拆下外板托架 B08 (9)

6

拆下中间板 (10)

d

安装

7

检查中间板 (10) 是否损坏, 必要时更换.

8

将中间板 (10) 定位到外板托架 B08 (9) 上

9

将外板托架 B08 (9) 和中间板 (10) 定位到变矩器壳体 (2) 上

i
为此, 将两个螺栓 (8) 作为导向装置拧入.

10

将外板托架 B08 (9) 压入变矩器壳体 (2) 中

p

确保安装推杆 (11) 时使其接触面齐平.

否则可能会损坏外板托架 B08 (9).

i
市售设备/工具

授权服务中心压力机

11

测量并调节多片式制动器 B08 的间隙

更换外板托架 B08 (9) 时.

AR27.51-P-7230-02EWM

多片式制动器 B08 中的间隙

*BE27.51-P-1003-01E

l
压配工具

*722589013100

l
平行支架

*168589032100

l
压力气缸

*725589033100

l
冲子套件

*722589041500

12

完全拧紧螺栓 (8)

n
螺钉/螺栓 - 连接外板托架到变矩器壳体/适配器壳

*BA27.10-P-1003-04H

13

将驱动齿轮 (3), 链条 (4) 和油泵齿轮 (5) 一起滑上

AR27.10-P-0400EWM

p

检查链条 (4) 是否在驱动齿轮 (3) 和油泵齿轮 (5) 上正确落座.

否则会出现安装问题.

14

安装行星齿轮组 1 与多盘式离合器 K81 和多片式制动器 B08

AR27.50-P-0625EWM

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0

BE27.51-P-1003-01E

多片式制动器 B08 中的间隙

间隙调节的接触力

F1

N

600

内板的数量

3

mm

1,6…1,8

4

mm

1,8…2,0

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1003-04H

螺钉/螺栓 - 连接外板托架到变矩器壳体/适配器壳

M6

Nm

10
