变速箱

725.0

变矩器的检验值

号码

名称

变速箱 725, 装配发动机 176/177

变速箱 725, 装配发动机 256/651/654/656

BE27.20-P-1001-01F

变矩器的安装高度, 螺栓凸缘到凸缘变速箱外壳的距离尺寸

mm

26,7 (±2)

21,2 (±2)

变矩器的检验值

号码

名称

变速箱 725, 装配发动机 264/274/276/278/642

BE27.20-P-1001-01F

变矩器的安装高度, 螺栓凸缘到凸缘变速箱外壳的距离尺寸

mm

31,2 (±2)

1

将变速箱垂直放置.

2

l

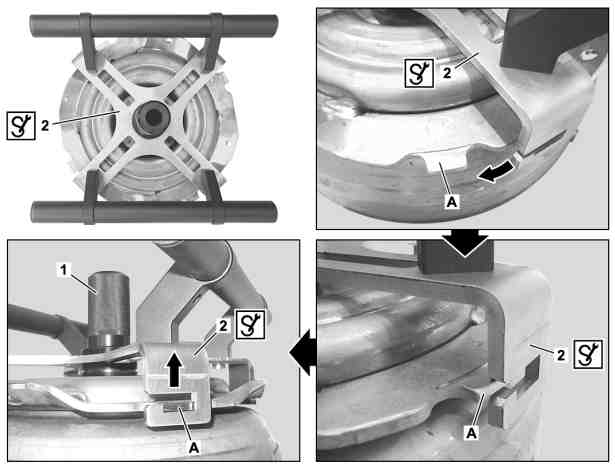

将装配工具 (2) 安装到变矩器上.

i
为此, 在开关旋钮 (1) 上设置装配工具
l
(2) 的高度, 以使其可以滑到变矩器的导向装置 (A) 上方.

3

l
顺时针转动装配工具 (2), 直至导向装置 (A) 靠在变矩器上.

4

拧紧开关旋扭 (1), 直至变矩器和装配工具
l
(2) 接合 (箭头所示).

5

拆下变矩器, 不要将其倾斜.

6.1

如果变速箱油底壳中有金属屑.

用干净的布从变矩器中清除变速箱油.

如果布中有金属磨屑,

↓

更换变矩器.

6.2

如果变速箱油灼烧或因磨屑污染.

冲洗变矩器, 油管和机油冷却器.

拆下变矩器

7

小心地插入变矩器, 不要倾斜.

p
不要用力.

否则会损坏变矩器上的轴向端部挡块.

p

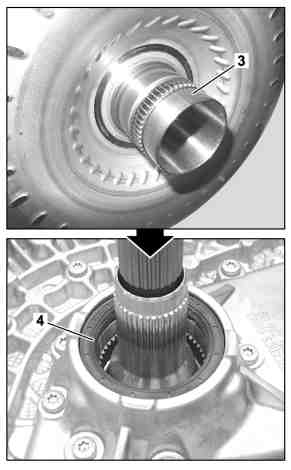

切勿接触或损坏径向轴密封圈 (4).

否则可能导致变速箱处出现泄漏和损坏.

p
确保变矩器正确落座.

否则会损坏变速箱和油泵.

i
确保驱动轴和变矩器的齿轮对正.

插入变矩器

检查并确认变矩器正确落座

8

l

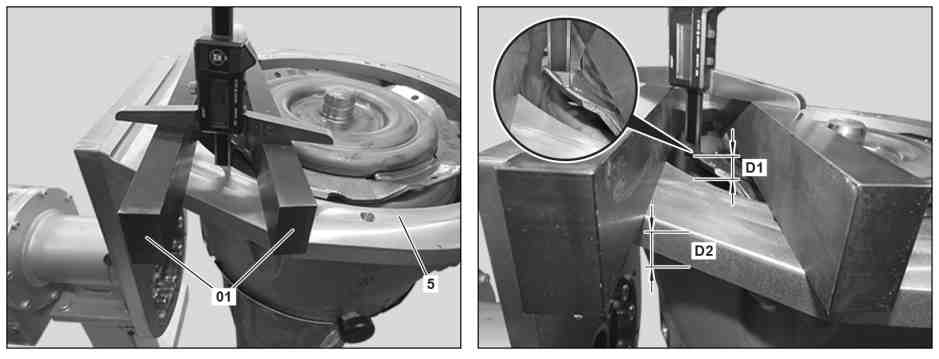

将平行规 (01) 放到变速箱的支撑夹具上.

9

将从平行规
l
(01) 到变速箱的支撑夹具 (5) 的数字游标卡尺调节至 "0".

10

将变速箱的支撑夹具确定的尺寸 (D1) 和规定的臂厚度 (D2
=
16 mm) 相加变速箱 725.0 带发动机176

变速箱 725.0 带发动机177

变速箱 725.0 带发动机256

变速箱 725.0 带发动机264

变速箱 725.0 带发动机274

变速箱 725.0 带发动机276

变速箱 725.0 带发动机278

变速箱 725.0 带发动机642

变速箱 725.0 带发动机651

变速箱 725.0 带发动机654

变速箱 725.0 带发动机656.

i
对于变矩器, 必须在加工表面上测量弯头螺纹连接.

i
正确插入变矩器时, (D1) 和 (D2) 的总和 (16 mm) 即为变矩器的安装位置; 此处忽略数值 (D1) 的符号 (±).

11

l
将装配工具 (2) 从变矩器上分开.
