变速箱

725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

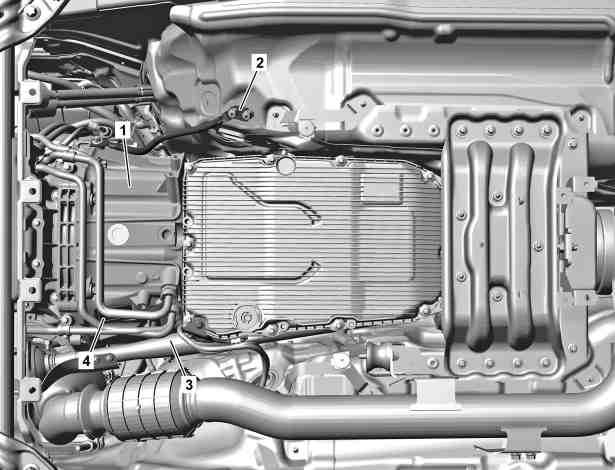

图示为变速箱 725.0, 在车型 213 中, 装配发动机 274 和全时四轮驱动 (4MATIC)/代码 (M005)

1

变速箱

2

接地线

3

前轴变速箱传动轴

4

护盖

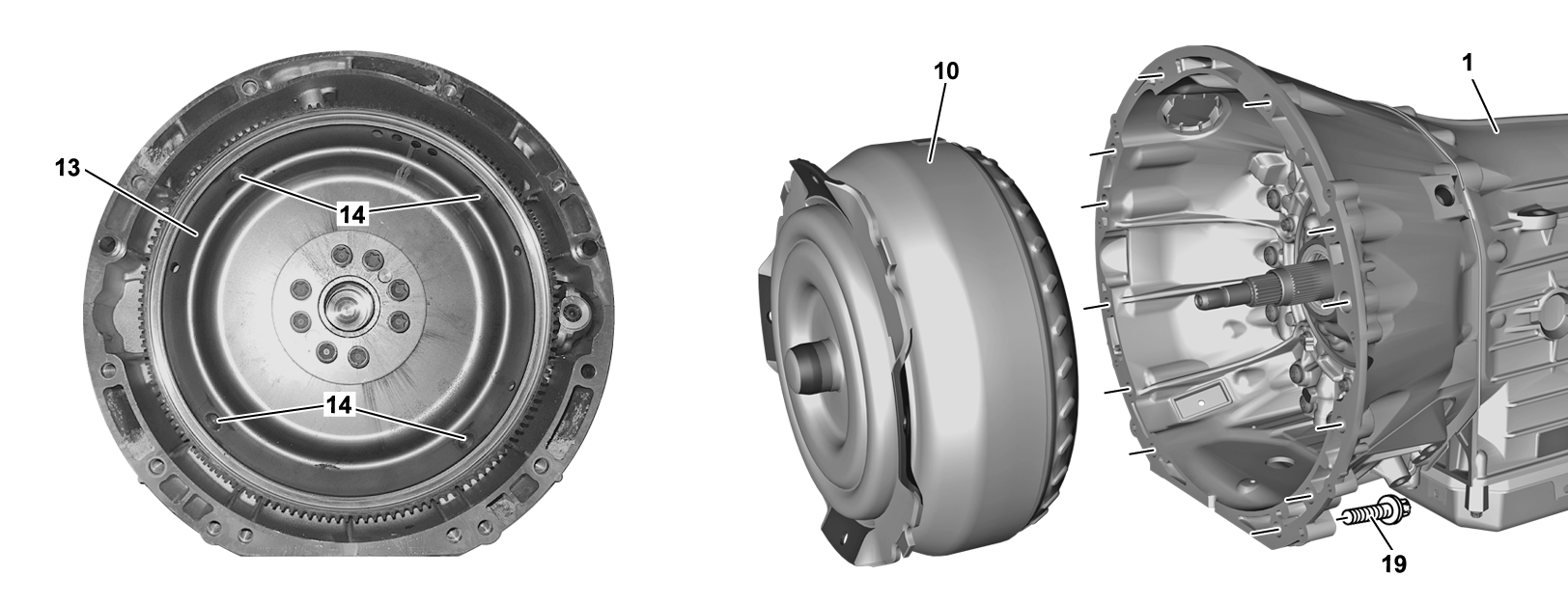

1

变速箱

13

驱动盘

19

螺栓

10

变矩器

14

螺纹接头

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

将变速箱 (1) 换入空档位置.

2

解除驻车制动.

3

从蓄电池上断开接地线.

变速箱 725.0 属于型号213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LW

变速箱 725.0 属于型号238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LWO

4.1

拆下增压空气冷却器, 然后在保持冷却液管路连接的情况下放到一旁.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817OGW

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

4.2

拆下 V 型皮带前方的防撞板.

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR13.22-P-1202OLC

5

将车辆固定到车辆举升机上.

AR00.60-P-1006A

6

拆下中央和后部发动机舱底部饰板.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

7

拆下前轴变速箱传动轴 (3).

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

8

将接地线 (2) 从变速箱 (1) 上断开.

9

松开并断开电控单元上的电气连接器.

10

将电线束从变速箱 (1) 上拆下.

11

拆下油管.

AR27.55-P-0600OLE

12

将变速箱油冷却器从变速箱 (1) 上拆下.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.55-P-1000OLC

13

拆下护盖 (4).

14

将变矩器 (10) 从驱动盘 (13) 上拆下.

AR27.20-P-0001-01EWM

p

切勿使用冲击扳手或压缩空气工具进行拆卸.

否则, 驱动盘 (13) 的螺纹接头 (14) 可能会损坏.

l

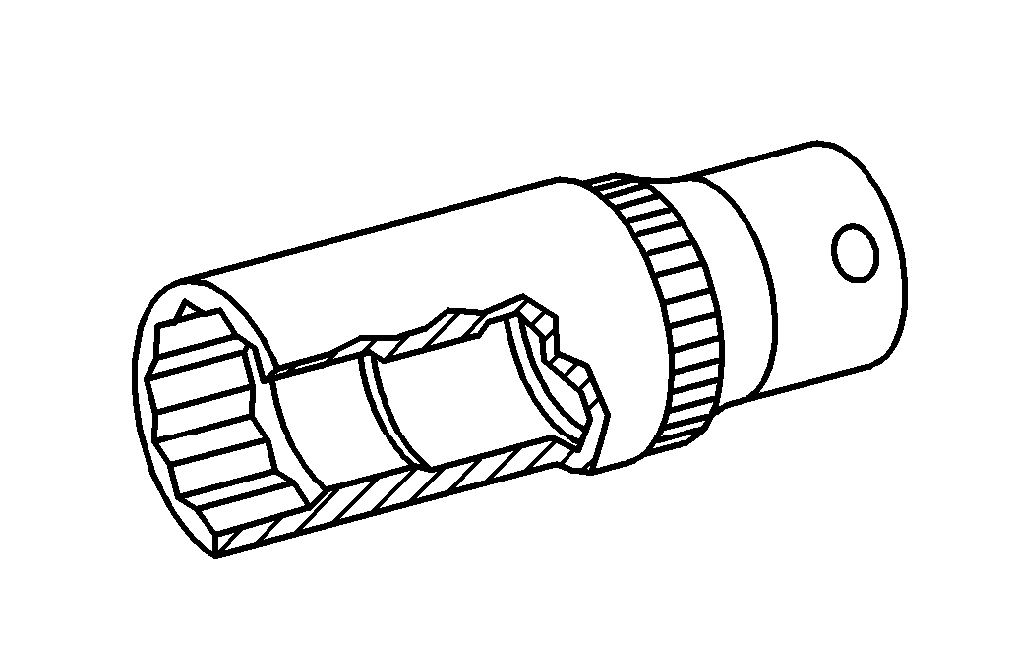

套筒扳手头

*001589650900

l
长楔子

*115589035900

15

将起动机线束从变速箱 (1) 上松开.

16.1

将起动机从变速箱 (1) 上分开, 然后在保持线路连接的情况下放到一旁并固定.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码B01 (48 V 技术)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MRD

变速箱 725.0 属于型号213, 238 带发动机654.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OLC

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OGY

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码B01 (48 V 技术)

AR15.30-P-7100MRH

p

固定住起动机以防止滑落.

否则会发生损坏.

16.2

将起动机开口上的护盖从曲轴箱上拆下.

变速箱 725.0 属于型号213, 238 带发动机264

带代码B01 (48 V 技术)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

17

将起动机线束支架从变速箱 (1) 上分开.

18

拆下螺栓 (19).

19

将变速箱 (1) 与变矩器 (10) 一起拆下.

p

固定变矩器 (10), 以防止其滑落.

否则会发生损坏.

20

拆下变矩器 (10).

如有必要.

AR27.20-P-0050EWM

21

清除曲轴上的腐蚀.

AR03.20-P-1000-01A

多功能润滑脂

*BR00.45-Z-1009-06A

零件清洁剂

*BR00.45-Z-1028-04A

22

检查驱动盘 (13) 中的螺纹接头 (14).

如果存在故障,

↓

安装新的驱动盘 (13).

变速箱 725.0 属于型号213, 238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001MRD

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001OLC

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001OGW

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8003MRH

d

安装

23

插入变矩器 (10).

拆下变矩器 (10) 后.

AR27.20-P-0050EWM

24

将变速箱 (1) 与变矩器 (10) 一起安装.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

i
执行此操作时, 将变矩器 (10) 上的孔与驱动盘 (13) 中的螺纹接头 (14) 对正.

25

拧入螺栓 (19).

n
螺钉/螺栓 - 连接变速箱到发动机

*BA27.10-P-1001-04H

26

将起动机线束支架安装到变速箱 (1) 上.

n
M6

*BA00.10-P-1002-01A

27.1

松开起动机的支架, 然后将起动机安装到变速箱 (1) 上.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码B01 (48 V 技术)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MRD

变速箱 725.0 属于型号213, 238 带发动机654.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OLC

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OGY

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码B01 (48 V 技术)

AR15.30-P-7100MRH

27.2

将起动机开口护盖安装到曲轴箱上.

变速箱 725.0 属于型号213, 238 带发动机264

带代码B01 (48 V 技术)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

n
螺栓 - 连接起动机/起动机开口护盖到曲轴箱

*BA15.30-P-1001-01U

28

将起动机线束固定到变速箱 (1) 上.

29

将变矩器 (10) 安装到驱动盘 (13) 上.

AR27.20-P-0001-01EWM

p

切勿使用冲击扳手或压缩空气工具拧入螺栓.

否则, 驱动盘 (13) 的螺纹接头 (14) 可能会损坏.

n
螺栓 - 连接变矩器到驱动盘/星形驱动盘

*BA27.20-P-1001-01D

l
套筒扳手头

*001589650900

30

安装护盖 (4).

31

将变速箱油冷却器安装到变速箱(1) 处.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.55-P-1000OLC

32

安装油管.

AR27.55-P-0600OLE

i
更换密封件.

33

将电线束安装到变速箱 (1) 上.

34

装配并锁止电动控制单元处的电气连接器.

35

将接地线 (2) 安装到变速箱 (1) 上.

n
螺栓 - 连接接地线到变速箱外壳

*BA27.10-P-1024-04H

36

安装前轴变速箱传动轴 (3).

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

37.1

在保持冷却液管路连接的情况下安装增压空气冷却器.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817OGW

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

37.2

将防撞板安装到 V 型皮带的前方.

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR13.22-P-1202OLC

38

安装蓄电池接地线.

变速箱 725.0 属于型号213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LW

变速箱 725.0 属于型号238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LWO

39

检查并校正变速箱油油位.

变速箱 725.047 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.047 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWH

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.017/047除外） 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWN

40

读取故障码存储器并清除.

a

变速箱 725.0 属于型号213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

41

通过车辆诊断系统执行变速箱自适应.

更换或修理变速箱 (1) 后.

a

变速箱 725.0 属于型号213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

42

通过车辆诊断系统复位变矩器锁止离合器的使用寿命数据.

更换或修理变矩器 (10) 后.

a

变速箱 725.0 属于型号213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

43

执行发动机试运行, 然后检查变速箱 (1) 是否正常工作及其密封性.

44

安装发动机舱底部饰板的中部和后部.

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

45

将车辆从车辆举升机上松开.

AR00.60-P-1006A

n
无头螺丝: 螺栓和螺母, 粗牙螺纹

号码

名称

型号 所有 (Smart, 小轿车, 越野车)

BA00.10-P-1002-01A

M6

8.8

镀锌

Nm

9

磷化

Nm

9

10.9

镀锌

Nm

13

磷化

Nm

12

12.9

镀锌

Nm

16

磷化

Nm

14

n
起动机

号码

名称

发动机 264

BA15.30-P-1001-01U

螺栓 - 连接起动机/起动机开口护盖到曲轴箱

Nm

39

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1001-04H

螺钉/螺栓 - 连接变速箱到发动机

Nm

39

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1024-04H

螺栓 - 连接接地线到变速箱外壳

Nm

20

n
变矩器

号码

名称

变速箱 725.0/1

BA27.20-P-1001-01D

螺栓 - 连接变矩器到驱动盘/星形驱动盘

角螺纹连接

第 1 级

Nm

3

第 2 级

Nm

30

第 3 级

∡°

90

检修工具

号码

名称

订单号

BR00.45-Z-1009-06A

多功能润滑脂

A 000 989 80 51

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
