发动机

264 属于型号213, 238, 257

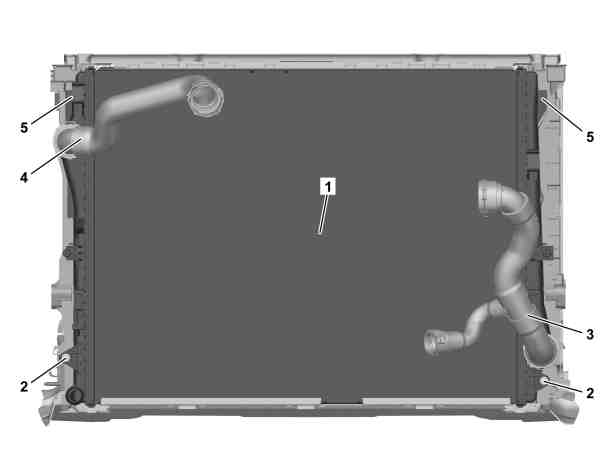

1

散热器

2

螺栓

3

冷却液软管

4

冷却液软管

5

散热器支架

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

e
d

拆卸/安装

1

拆下风扇单元.

发动机 264 属于型号257

AR20.40-P-5050MRH

发动机 264 属于型号213, 238

AR20.40-P-5050OLA

2

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

发动机 264 属于型号257

AR20.00-P-1142MSB

3

将冷却液软管 (3) 从散热器 (1) 上拆下.

AR20.20-P-7441-01RQ

4

将冷却液软管 (4) 从散热器 (1) 上拆下.

AR20.20-P-7441-01RQ

5

拆下螺栓 (2).

6

向后拉动下部散热器 (1). 执行此操作的同时, 将散热器支架 (5) 从散热器支架中拉出, 然后拆下散热器 (1).

i
必须有助手协助.

7

按照拆卸的相反顺序进行安装.
