发动机

264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

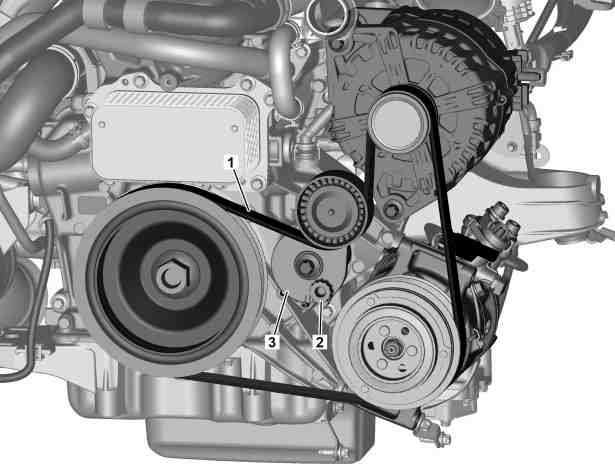

1

V 型皮带

2

多齿销

3

张紧装置

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

e

拆卸

1

拆下增压空气冷却器.

AR09.41-P-6817MRH

2

通过多齿销 (2) 逆时针转动张紧装置 (3), 然后用合适的装配销锁止.

3

拆下 V 型皮带 (1).

g

检验

4

检查 V 型皮带 (1) 是否损坏.

e

AP13.22-P-1351-01A

如果存在损坏,

↓

更换 V 型皮带 (1).

5

检查张紧装置 (3) 是否损坏.

如果存在损坏,

↓

更换张紧装置 (3).

AR13.25-P-3220MRL

6

检查皮带轮是否损坏.

如果存在损坏,

↓

更换皮带轮.

AR03.30-P-1700MRH

7

检查发电机的皮带轮是否损坏.

如果存在损坏,

↓

更换发电机皮带轮.

8

检查制冷剂压缩机的皮带轮是否损坏.

如果存在损坏,

↓

更换制冷剂压缩机.

AR83.55-P-5310MRH

d

安装

9

安装 V 型皮带 (1).

AR13.22-P-3902-02MRH

p

切勿使用皮带蜡或类似产品.

否则会造成 V 型皮带 (1) 打滑.

10

通过多齿销 (2) 稍稍逆时针转动张紧装置 (3), 拆下装配销, 然后用张紧装置 (3) 张紧 V 型皮带 (1).

11

安装增压空气冷却器.

AR09.41-P-6817MRH

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

12

执行发动机试运行并检查发动机是否正常工作.
