驾驶员侧车门和前乘客侧车门的车门置物盒照明灯
对于车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯），借助一个发光二极管产生光线。
车门袋照明由下列部件组成：
-
带发光二极管的光导管
 |
提示！ 车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯）的正确安装位置可以通过诊断电路图上的热点进行调用！ |
对于车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯），借助一个发光二极管产生光线。
车门袋照明由下列部件组成：
带发光二极管的光导管
|
提示！ 车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯）的正确安装位置可以通过诊断电路图上的热点进行调用！ |
车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯）可以从总线端 KL30B 接通开始激活。
使用塑料材质的光导管(聚碳酸脂)实现车门袋照明。光导管单侧由发光二极管供给。
光导管将灯光分布到翻盖盒区域。

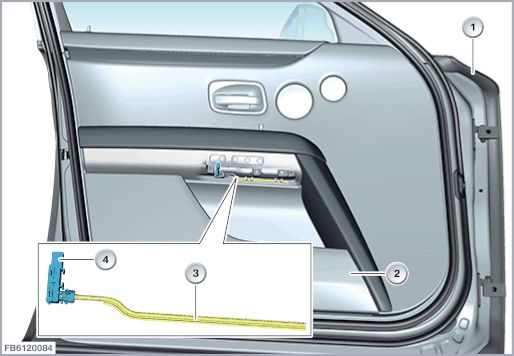

下图示例性地显示了一个驾驶员侧车门的车门置物盒照明灯。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
驾驶员侧车门（所示为：左座驾驶型车辆） |
2 |
翻盖盒 |
| 3 |
光导管 |
4 |
带 2 芯插头连接的 LED 托架 |
车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯）通过一个 2 芯插头连接和车身域控制器 (BDC) 连接。
BDC 控制单元通过一个按脉冲宽度调制的信号（PWM 信号）控制发光二极管。
| 索引 |
说明 |
|---|---|
| 1 |
车门置物盒照明 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 KL31 |
总线端 Kl. 31 接地 |
| U |
供电电压 |
对于车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯），注意下列额定值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
不能用诊断系统执行车门置物盒照明灯（驾驶员侧车门的车门置物盒照明灯、前乘客侧车门的车门置物盒照明灯）的功能检查。
