隔板中控锁按钮
使用隔断中控锁按钮能够从车厢内部解锁或联锁车辆。
 |
提示！ 车主手册中已说明操作可能性。 |
|
提示！ 隔断中控锁按钮的正确安装位置可通过诊断电路图上的热点调用。 |
使用隔断中控锁按钮能够从车厢内部解锁或联锁车辆。
|
提示！ 车主手册中已说明操作可能性。 |
|
提示！ 隔断中控锁按钮的正确安装位置可通过诊断电路图上的热点调用。 |
隔断中控锁按钮直接连接在车身域控制器（BDC）上。BDC 控制单元是中控锁的主控制单元。如果满足所有上锁或解锁条件，BDC 控制单元将会控制所有中控锁驱动装置。不能对燃油箱加油盖进行联锁。
联锁时，并未对车辆提供防盗保护。

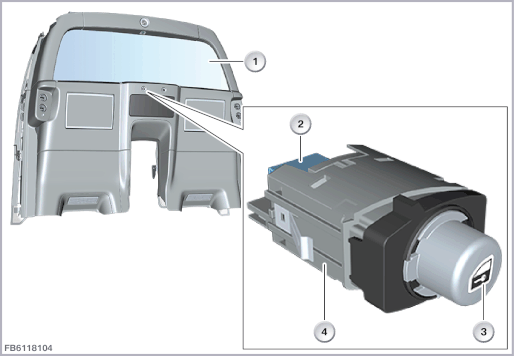

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
带玻璃的隔断 |
2 |
6 芯插头连接 |
| 3 |
解锁和联锁按钮 |
4 |
中控锁按钮 |
中控锁按钮通过一个 6 芯插头连接连接在车身域控制器（BDC）上。使用 3 个线脚。
车身域控制器 (BDC) 通过总线端 KL58g（查寻照明）给中控锁按钮供电。
中控锁按钮在操作时将一个电阻设码的信号输出至 BDC 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
中控锁按钮 |
| 2 |
LED 查寻照明 |
| 3 |
解锁和联锁按钮 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
隔板中控锁按钮的信号线 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| 3 个线脚未使用。 |
|
注意隔断中控锁按钮的下列额定值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
8 至 18 V |
| 额定电流 |
10 mA |
| 温度范围 |
-40 至 85 °C |
原则上，隔断中控锁按钮上只有单个按钮会失灵。
可以通过诊断系统对按钮进行功能检查。
