隔板

B 柱区域的一块隔板（隔断）将后座区与驾驶员所处空间隔开。

通过一块可切换为透明的玻璃确保透过隔断的视野。

索引	说明	索引	说明
安	隔断（驾驶员视图）	B	隔断（后座区乘客视图）
1	隔板	2	前部双向通话装置 LED 指示灯
3	玻璃（可切换为不透明或透明）	4	隔断维修孔
5	模拟表	6	后座区双向通话装置 LED 指示灯
7	隔板中控锁按钮	8	隔板开口按钮
9	右侧 B 柱 通风格栅	10	右侧后座监视器
11	左侧后座监视器	12	左侧 B 柱通风格栅
13	带盖板的隔断维修孔

提示！ 车主手册中已说明操作可能性。

通过按钮（后座区左侧隔断按钮和后座区右侧隔断按钮）可使隔断内的玻璃变得透明或不透明。

玻璃主要由两层玻璃和中间一层塑料膜组成。塑料膜以液晶聚合物薄膜为基础。

玻璃直接与隔断电子控制装置相连。电子控制装置分析按钮信号，然后控制玻璃。

提示！ 只有当玻璃的温度值高于 0° 时，才可实现该功能。

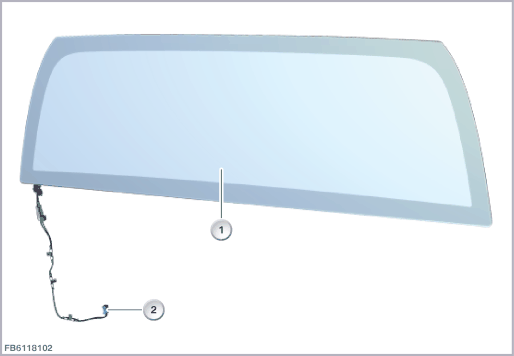

隔断内可切换为透明的玻璃通过一个 2 芯插头与隔断电子控制装置连接。

线脚布置

注意隔断内可切换为透明的玻璃的下列额定值：

部件失灵：

隔断内可切换为透明的玻璃失灵时，预计会出现以下情况：

• 隔断电子控制装置内有故障记录

提示！ 可使用测试模块控制可切换为透明的玻璃以进行功能检查。
