隔板开口微开关

借助微开关，在打开隔断内的维修孔时，维修孔内的照明将打开。

提示！

隔断维修孔微开关的正确安装位置可通过诊断电路图上的热点调用。
功能描述

打开隔断内的维修孔时，微开关将受到机械操作。因此，微开关的状态变化会导致车身域控制器 (BDC) 的电路闭合。

隔断维修孔照明和隔断维修孔微开关为串联。因此，BDC 控制单元通过微开关利用总线端 KL58g 为照明供电。

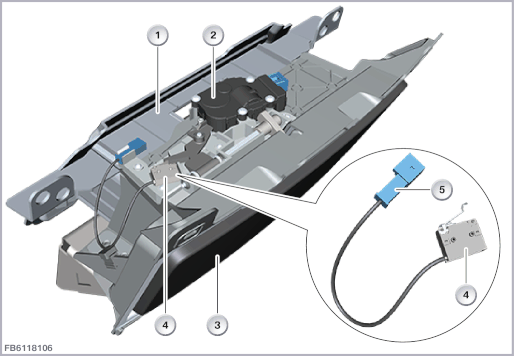

索引

说明

索引

说明

1

隔断内的维修孔

2

隔板开口驱动装置

3

盖罩

4

隔板开口微开关

5

插头连接
结构及内部电路连接

车身域控制器 (BDC) 通过总线端 KL58g 为隔断维修孔微开关供电。

索引

说明

1

隔板开口微开关

线脚布置

线脚

说明

总线端 Kl. 58g

总线端 Kl. 58g 查寻照明
标准值

注意隔断维修孔微开关的下列额定值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

可以通过诊断系统对隔断维修孔照明进行功能检查。此时，所有发光二极管均同时由车身域控制器（BDC）通过总线端 KL 58g 利用按脉冲宽度调制的信号（PMW 信号）来控制。

提示！

进行功能检查时，完全打开隔断内的维修孔。这样在功能检查时，隔断维修孔微开关将受到机械操作，且隔断维修孔照明的电路闭合。
