隔板开口照明

隔断维修孔微开关在打开/关闭盖板时打开或关闭调暗的照明。

提示！ 隔断维修孔照明的正确安装位置可通过诊断电路图上的热点调用。

隔断维修孔照明和隔断维修孔微开关为串联。车身域控制器 (BDC) 通过微开关利用总线端 KL58g 为照明供电。

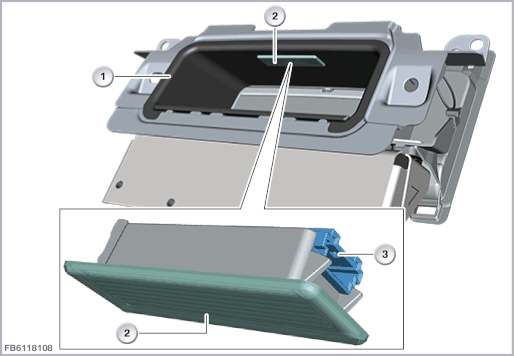

下图以 RR12 为例展示隔断维修孔照明。

隔断维修孔照明通过一个 2 芯插头连接连接在车载网络上，并通过总线端 KL58g 供电。

线脚布置

注意隔断维修孔照明的下列额定值：

部件的功能检查

可以通过诊断系统对隔断维修孔照明进行功能检查。此时，所有发光二极管均同时由车身域控制器（BDC）通过总线端 KL 58g 利用按脉冲宽度调制的信号（PMW 信号）来控制。

提示！ 进行功能检查时，完全打开隔断内的维修孔。这样在功能检查时，隔断维修孔微开关将受到机械操作，且隔断维修孔照明的电路闭合。
