后座区左侧双向通话装置通话按钮及后座区右侧双向通话装置通话按钮

后座区乘客可通过双向通话装置与驾驶员说话。

提示！ 车主手册中已说明操作可能性。

在后座区内通过下列按钮操作双向通话装置：

• 后座区左侧双向通话装置通话按钮

• 后座区右侧双向通话装置通话按钮

这两个按钮与隔断电子控制装置相连。

提示！ 按钮的正确安装位置可以通过诊断电路图上的热点调用。

后座区乘客可直接启动对话。驾驶员先按压按钮请求对话，然后后座区乘客必须通过或短或长地按压按钮确认请求。

后座区乘客可有下列方式开始或结束对话：

提示！ 如果在对话进行时，按住了后座区的一个按钮（长按），则无法通过后座区的另一个按钮结束对话。

隔断电子控制装置分析按钮信号，然后控制双向通话装置。

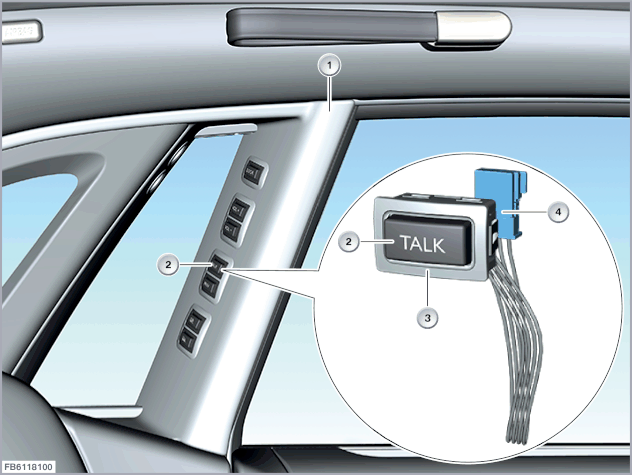

下图以 RR12 为例显示后座区左侧双向通话装置通话按钮。

该按钮通过一个 4 芯插头连接和电缆束连接。

操纵时按钮接地。隔断电子控制装置监控按钮。电子控制装置根据信号分析和许用的情况，控制双向通话装置。

车身域控制器 (BDC) 通过总线端 KL58g（查寻照明）给按钮供电。

线脚布置

注意按钮的下列额定值：

部件失灵

按钮失灵时，预计将出现以下情况：

• 隔断电子控制装置内有故障记录

提示！ 可使用测试模块控制双向通话装置以进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
