隔板电子控制装置

隔断电子控制装置有下列任务:

提示!

隔断电子控制装置的正确安装位置可通过诊断电路图上的热点调用。

功能描述

控制隔断内可切换为透明的玻璃

控制双向通话装置

提示!

注意诊断电路图!

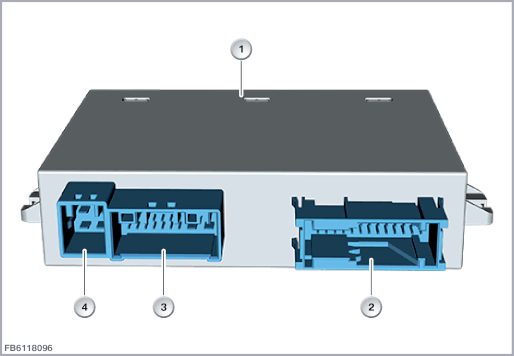

索引

说明

索引

说明

1

隔板电子控制装置

2

26 芯插头连接

3

16 芯插头连接

4

4 芯插头连接

结构及内部电路连接

隔断电子控制装置通过 3 个插头连接与车载网络连接。

隔断电子控制装置通过 LIN 总线与车顶功能中心 (FZD) 连接。

隔断电子控制装置通过总线端 KL30B 供电。

索引

说明

1

隔板电子控制装置

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡“安装位置”和"线脚布置"。

标准值

注意隔断电子控制装置的下列额定值:

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 85 °C

诊断提示
部件失灵:

隔断电子控制装置失灵时,预计会出现以下情况:

提示!

可使用测试模块控制隔断电子控制装置以进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
