后窗刮水器陷波器

后窗刮水器陷波器降低了干扰脉冲从车载网络到后窗玻璃内天线的传送。这些干扰频率在天线系统没有限制的情况下，会通过后窗刮水器马达的供电从车载网络到达天线系统。

提示！

后窗刮水器陷波器的正确安装位置可以通过诊断电路图上的热点调用。
功能描述

陷波器安装在后窗刮水器马达的正极导线中。

线圈作为极高的电阻对高频信号起作用。与陷波电路中的其它组件一起对干扰频率进行全面抑制或过滤。

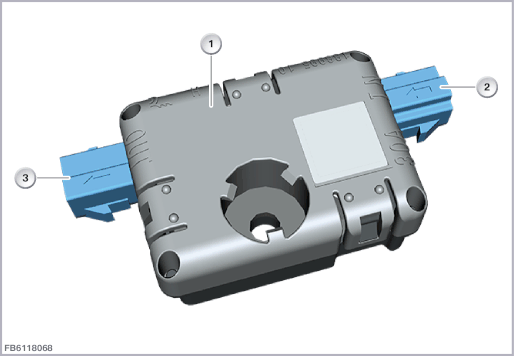

索引

说明

索引

说明

1

后窗刮水器陷波器

2

车身域控制器 (BDC) 的接口

3

后窗刮水器马达的接口
结构及内部电路连接

后窗刮水器陷波器通过插头连接和车载网络以及后窗刮水器马达相连。

索引

说明

1

后窗刮水器陷波器

线脚布置

线脚

说明

U

车身域控制器 (BDC) 的供电

U2

后窗刮水器马达的供电
标准值

注意后窗刮水器陷波器的以下一些标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵：

在部件（后窗刮水器陷波器）失灵时，可能出现以下情况：

如果后窗刮水器马达功能正常，则认为后窗刮水器陷波器同样也没有任何损坏。



保留印刷错误、内容疏忽以及技术更改的可能性。
