左后和右后翻盖盒接近传感器

自动照亮后车门中的翻盖盒。翻盖盒中装有一个带相应电子装置的接近传感器（电容传感器）。接近传感器探测到手伸入翻盖盒中。如果将手伸入翻盖盒中，则电子单元中的电子分析装置触发照明打开几秒钟。

提示！

左后和右后翻盖盒的自动照明与车型有关。

注意诊断系统中的电路图！
功能描述

当通电时，接近传感器（电容传感器）在翻盖盒周围建立一个电子区域。当手伸入翻盖盒开口中并因此进入电子区域时，可测量到电容发生变化。电子单元中的电子分析装置检测电容的改变，并开启发光二极管。

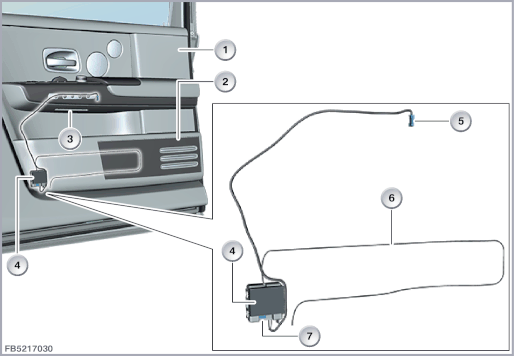

下图作为示例显示了左后翻盖盒的接近传感器。

索引

说明

索引

说明

1

左后车门

2

翻盖盒

3

左后车门置物盒照明

4

电子单元

5

车门袋照明接口

6

接近传感器（电容传感器）

7

2 芯插头连接
结构及内部错接

接近传感器连接在电子单元上。

索引

说明

1

翻盖盒接近传感器

2

带有电子分析系统的电子芯片

3

接近传感器（电容传感器）

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行

总线端 Kl. 31

总线端 Kl. 31 接地

LED +

LED 照明灯正极

LED -

LED 照明灯负极接头
标准值

注意接近传感器的下列标准值：

参数

值

温度范围

-40 至 85 °C
诊断提示
部件的功能检查

用诊断系统无法进行接近传感器功能检查。
