FUB-驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组 (FUB-FUB-FB-GZ-S19-S23-RR12

驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组

在开关组中视装备而定集成了以下功能：

用于存储 2 个座椅位置的座椅记忆功能

在通过驾驶员侧车门上的座椅开关组选择时，还可以存储 2 个外后视镜和方向盘位置。
按摩功能
副驾驶员座椅功能（只能通过驾驶员侧车门上的座椅开关组使用）

提示！

车主手册中已说明操作可能性。

开关组（驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组）通过 LIN 总线与车身域控制器 (BDC) 连接。

开关组的按钮信号通过 LIN 总线传输至车身域控制器控制单元。通过网关功能，车身域控制器控制单元发送 K-CAN2 上的按钮信号。驾驶员座椅模块 (SMFA) 和前乘客侧座椅模块 (SMBF) 都是与 K-CAN2 总线相连的控制单元。

相应的座椅模块调节和监控分配的前部座椅的全部座椅功能。在座椅模块中分析全部按钮信号并控制要求的功能。

将会描述开关组（驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组）的下列部件：

副驾驶员座椅功能按钮

利用副驾驶员座椅功能可以通过驾驶员侧座椅调整装置开关组的按钮调整副驾驶员座椅。激活 PAD 模式（检查分析诊断）后，可通过按下副驾驶员座椅功能按钮启用该功能。驾驶员座椅模块 (SMFA) 控制功能照明灯。

通过副驾驶员侧车门上的座椅开关组、副驾驶员侧座椅调整装置开关组或者副驾驶员座椅功能按钮（在乘客侧后方座椅调整装置开关组内）发出的副驾驶员座椅的座椅调整请求，优先于通过驾驶员侧座椅调整装置开关组发出的调整请求。
按摩功能按钮

使用按钮打开或者关闭按摩功能。根据座椅模块的请求打开功能照明灯。
记忆开关

记忆功能开关由一个带 3 个按钮的按钮区构成：带集成功能指示灯的记忆功能按钮和 2 个位置按钮。

从 PAD 模式（检查分析诊断）被激活开始，就可以存储座椅位置。如果按下记忆功能按钮，座椅模块控制记忆功能按钮内的功能照明灯并因而发送存储器就绪的通知。在功能照明灯亮起时，可以通过按压位置按钮 1 或位置按钮 2 保存当前的座椅位置，并将其分配给按压的位置按钮。在按压位置按钮时，功能指示灯熄灭。座椅位置已存储在座椅模块中。

如果在显示存储器就绪后数秒钟 (例如 7 s ) 内不按压任何位置按钮或重新按压记忆功能按钮，则座椅模块关闭存储器就绪。功能指示灯熄灭。

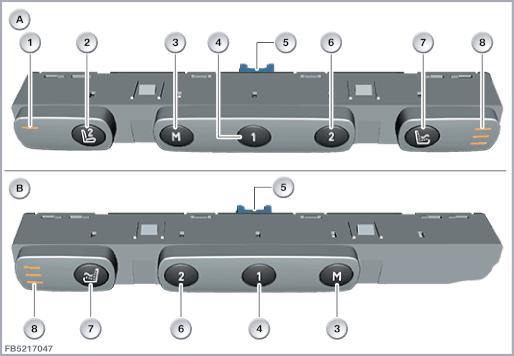

索引	说明	索引	说明
A	驾驶员侧车门上的座椅开关组（所示为：左座驾驶型车辆）	B	前乘客侧车门上的座椅开关组（所示为：左座驾驶型车辆）
1	副驾驶员座椅功能的功能照明灯	2	副驾驶员座椅功能按钮
3	记忆功能按钮（存储座椅位置）	4	位置按钮 1（存储或者调用座椅位置）
5	4 芯插头连接	6	位置按钮 2（存储或者调用座椅位置）
7	按摩功能按钮	8	按摩功能功能照明灯

开关组（驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组）通过一个 4 芯插头连接与车载网络连接。LIN 总线连接开关组与车身域控制器的控制单元。

索引	说明
1	驾驶员侧车门上的座椅开关组或前乘客侧车门上的座椅开关组
2	带功能照明灯的副驾驶员座椅功能按钮（仅在限驾驶员侧车门上的座椅开关组中）
3	带集成功能照明灯的记忆按钮
4	位置按钮 1
5	位置按钮 2
6	带有功能照明灯的按摩功能按钮

线脚	说明
总线端 Kl. 30B	总线端 KI. 30B 基础运行
总线端 Kl. 31	总线端 31 接地端
LIN	LIN 总线

注意开关组（驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组）的下列标准值：

大小	数值
电压范围	9至16.5伏
控制电流 (负载)	1.5 至 10.0 mA
接触电阻	< 100 Ω

温度范围	-40 至 85 °C

部件失灵：

在开关组（驾驶员侧车门上的座椅开关组和前乘客侧车门上的座椅开关组）上，原则上只可能单个按钮失灵。在单个按钮失灵时，预计将出现以下情况：

BDC 控制单元内出现故障记录

按钮的功能检查可通过诊断系统进行。
