后座台架照明

借助下列发光二极管对后座台架内的储物格进行照明：

后座台架照明开关在打开/关闭后座台架时打开或关闭照明。

提示！

后座台架照明的正确安装位置可以通过诊断电路图上的热点调用！
功能描述

总线端 30B 接通之后可激活后座台架照明。通过打开/关闭后座台架将打开或关闭后座台架照明。

打开后座台架时，后座台架照明开关被机械操纵。从而关闭后部配电器和后座台架照明之间的电路。

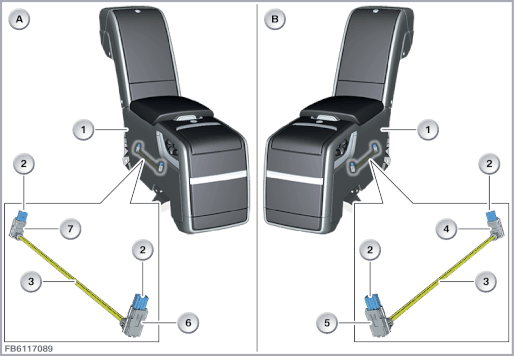

下图以 RR12 为例显示后座台架照明。

索引

说明

索引

说明

A

后座台架，右侧视图

B

后座台架，左侧视图

1

后座台架

2

2 芯插头连接

3

光导管

4

后座台架照明 1

5

后座台架照明3

6

后座台架照明2

7

后座台架照明4
结构及内部错接

每个后座台架照明均通过一个 2 芯插头连接与车载网络相连并通过总线端 30B 供电。

索引

说明

1

后座台架照明

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31 接地

U

通过后座台架照明开关提供供电电压（总线端 30B 基本工作方式）
标准值

注意后座台架照明的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件的功能检查

不能通过诊断系统进行后座台架照明的功能检查。

提示！

为了进行功能检查，完全打开后座台架。这样，在功能检查时，对后座台架照明开关进行机械操作，总线端 30B 接通之后，后座台架照明开关的电路即关闭。
