后座台架开关照明

借助此开关在打开/关闭盖罩时打开或关闭后座台架的照明。

提示！

后座台架照明开关的正确安装位置可以通过诊断电路图上的热点调用！

总线端 30B 接通之后可激活后座台架照明。

功能描述

后座台架照明开关为机械操纵式。打开盖罩时，有一个止挡件压在开关挺柱上。由此通过开关的状态变化，关闭后部配电器和后座台架照明之间的电路。后座台架照明的所有发光二极管亮起。

止挡件安装在盖罩的摆动机械机构上。

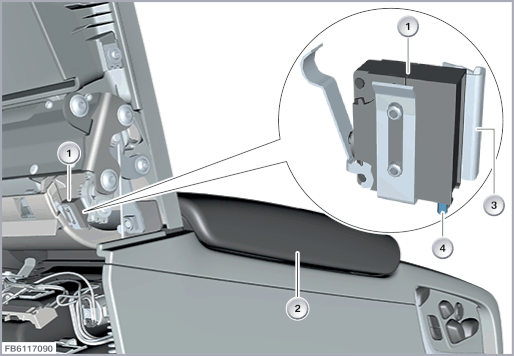

下图以 RR12 为例显示后座台架照明开关。

索引

说明

索引

说明

1

后座台架开关照明

2

盖罩

3

支架

4

2 芯插头连接
结构及内部错接

后座台架照明开关通过一个 2 芯插头连接与车载网络相连。

索引

说明

1

后座台架开关照明

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行

U

为连接的发光二极管提供供电电压（总线端 30B 基本工作方式）
标准值

注意后座台架照明开关的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件的功能检查

不可通过诊断系统对后座台架照明开关进行功能检查。

提示！

为了进行功能检查，完全打开后座台架。这样，在功能检查时，对后座台架照明开关进行机械操作，总线端 30B 接通之后，后座台架照明开关的电路即关闭。
