驾驶员侧后方和乘客侧后方小腿支撑开关

根据装备，每个后部座椅上都安装了一个小腿支撑。小腿支撑的倾斜度和长度可以进行电动机式调整。

通过下列操作点对小腿支撑进行操作：

提示！

车主手册中已说明操作可能性。
功能描述

开关与座椅模块连接。座椅模块分析按钮信号，并控制小腿支撑的相应驱动装置。

为了调节小腿支撑，在每个后部座椅上安装了 2 个驱动装置：一个纵向调整装置的驱动装置和一个倾斜度调整的驱动装置。

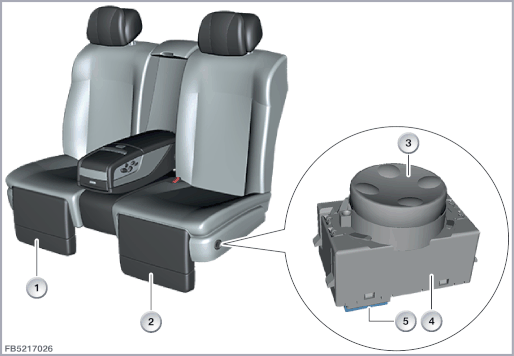

下图以 RR12 为例显示了驾驶员侧后方小腿支撑开关（所示为：左座驾驶型车辆)。

索引

说明

索引

说明

1

乘客侧后方小腿支撑

2

驾驶员侧后方小腿支撑

3

按钮

4

驾驶员侧后方小腿支撑开关

5

4 芯插头连接
结构及内部错接

每个开关（驾驶员侧后方小腿支撑开关和乘客侧后方小腿支撑开关）通过一个 4 芯插头连接与电缆束相连。

按钮信号通过电阻编码传输到座椅模块。

索引

说明

1

小腿支撑开关

2

电阻

3

按钮设置：小腿支撑伸出（纵向调整装置）

4

按钮设置：小腿支撑收回（纵向调整装置）

5

按钮设置：小腿支撑内折（倾斜度调整）

6

按钮设置：小腿支撑展开（倾斜度调整）

线脚布置

线脚 Pin

说明

SIG+

信号线(正极信号)

SIG‐

信号线(负极信号)

2 个线脚未使用。
标准值

注意开关（驾驶员侧后方小腿支撑开关和乘客侧后方小腿支撑开关）的下列标准值：

参数

值

供电电压

9 至 16 伏

温度范围

-40 至 85 °C
诊断提示
部件失灵

开关（驾驶员侧后方小腿支撑开关或乘客侧后方小腿支撑开关）失灵时，预计将出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
