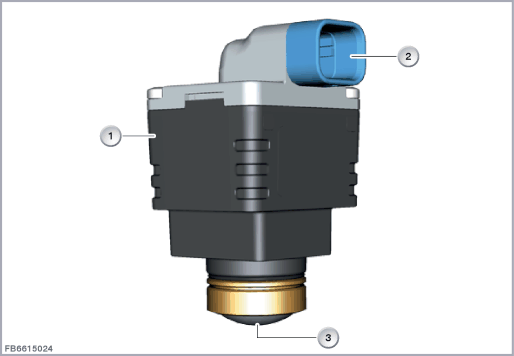

倒车摄像机在倒车泊车和调度时提供支持。为此，车辆之后的区域的图像将显示在中央信息显示器上。

摄像机的感知范围最大为 100 米。感知水平角度约为 190°。感知垂直角度约为 130°。

倒车摄像机通过以太网将其信号提供给 TRSVC 控制单元。

标准以太网：

以太网是一种技术，该技术针对集束的数据网络指定软件(例如协议)和硬件(例如电缆)。这种结合与本地网络一致 (LAN = 局域网络)。本地网络可以以数据包的形式在本地网络内连接的组件之间实现数据交换。目前指定的传输速率为 10 MBit/s。

当发动机运行或倒车档已打开的点火开关挂入时，倒车摄像机将激活。

在发生下列情况时关闭倒车摄像机：

倒车摄像机通过一个 8 芯插头连接与 TRSVC 控制单元连接。

倒车摄像机由 TRSVC 控制单元提供电压和接地。

线脚布置

注意下列用于倒车摄像机的标准值：

一般提示

被污染的物镜可能导致显示不好。在特殊情况下摄像机无法再分析摄录的图像。因此被污染的物镜可能导致系统故障。为了防止错误诊断，必须清洁摄像机的光学系统。

提示！ 通过诊断系统，有以下针对全景摄像机 (TRSVC) 的服务功能可供使用： 全景摄像机的校准和学习 路径：服务功能 > 驾驶员辅助系统 > 环视摄像机 视装备而定，利用该服务功能可以自动学习所有安装的摄像机，并且此后可以单个校准摄像机。
