高版本车顶功能中心 (FZD)

车顶功能中心 (FZD) 在高版本中拥有一个自己的控制单元：FZD 控制单元。

在高级型中，车顶功能中心视装备和国家规格而定包含下列部件：

• 前部车内灯

• 前部阅读灯 (用于驾驶员侧和前乘客侧)

• 用于环境照明的发光二极管

• 带紧急呼叫 LED 指示灯的紧急呼叫按钮

• 活动天窗按钮（如果存在）：

• 星空顶按钮

• 车内灯按钮

• 柔和照明按钮

• 驾驶员侧的阅读灯按钮

• 前乘客侧的阅读灯按钮

• 带超声波车内传感器的超声波车内防盗监控传感器 (USIS)

• 双向通话装置通话按钮

• 双向通话装置音量按键

根据装备系列的数量，总共产生多种高级型车项功能中心。

提示！ 注意诊断电路图！

提示！ 车主手册中已说明操作可能性。

车顶功能中心 (FZD) 包括多种功能：

FZD 控制单元通过 4 个插头连接与车载网络相连。

车顶功能中心连接在 K-CAN2 上。

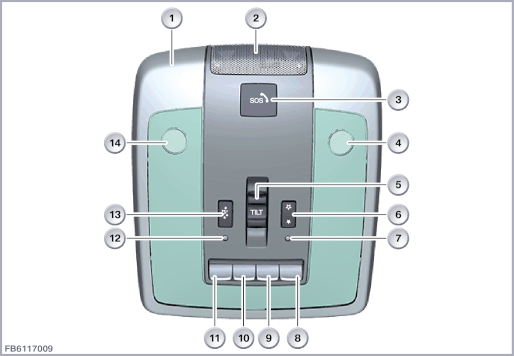

下图所示为车顶功能中心的示例。

高级型车顶功能中心通过 4 个插头连接与车载网络连接。

FZD 控制单元上连接了 3 个 LIN 总线。

车顶功能中心 (FZD) 是 K-CAN2 上的总线用户。

右后配电器通过总线端KL.30 给车顶功能中心 (FZD) 供电两次。

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

注意 FZD 控制单元的下列标准值：
