提示！ 车主手册中已说明操作可能性。 |
为了操作搁脚板调整装置，在左右 C 柱挡板中各安装了 2 个按钮：
左侧 C 柱挡板：
| - | 驾驶员侧后方的搁脚板按钮向上 |
| - | 驾驶员侧后方的搁脚板按钮 |
此按钮连接在驾驶员侧后部座椅模块 (SMFAH) 上。
右侧 C 柱挡板：
| - | 乘客侧后方的搁脚板按钮向上 |
| - | 乘客侧后方的搁脚板按钮 |
此按钮连接在前乘客侧后部座椅模块 (SMBFH) 上。
按下相应的按钮，搁脚板将会以电动方式移动至所需位置。
|
提示！ 车主手册中已说明操作可能性。 |
这些按钮与座椅模块相连接。座椅模块分析按钮信号，并控制搁脚板调整装置的驱动装置。

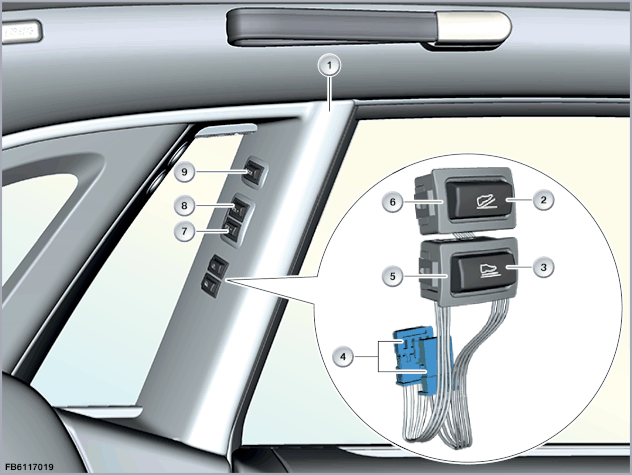

下图以 RR12 为例展示了左侧 C 柱挡板中的搁脚板按钮（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左侧 C 柱挡板 |
2 |
按钮 |
| 3 |
按钮 |
4 |
4 芯插头连接 |
| 5 |
驾驶员侧后方的搁脚板按钮向上 |
6 |
驾驶员侧后方的搁脚板按钮 |
| 7 |
左侧音量按键VOL- |
8 |
左侧音量按键VOL+ |
| 9 |
左后车门拉紧辅助装置按钮 |
每个搁脚板按钮都通过一根 4 芯插头连接与电缆束相连接。
按钮信号都以模拟方式传输给座椅模块。
车身域控制器 (BDC) 通过总线端 Kl. 58g（查寻照明）给搁脚板按钮供电。
| 索引 |
说明 |
|---|---|
| 1 |
搁脚板按钮 |
| 2 |
按钮 |
| 3 |
查寻照明 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g，查寻照明 |
| SIG |
信号线 |
注意搁脚板按钮的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
搁脚板按钮失灵时，预计将出现以下情况：
在相应的座椅模块中出现故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
