音量调节器
音量调节器未集成在音频操作面板内。
音量调节器已移位，位于警示闪烁开关和中控锁按钮之间的音频操作面板上方。
 |
提示！ 长按音量调节器，会将车辆设置为 PWF 状态，就像当用户不在车辆之中一样。 |
音量调节器未集成在音频操作面板内。
音量调节器已移位，位于警示闪烁开关和中控锁按钮之间的音频操作面板上方。
|
提示！ 长按音量调节器，会将车辆设置为 PWF 状态，就像当用户不在车辆之中一样。 |
按下音量调节器打开和关闭声音输出。打开时会再次调整先前的音量。
音频文件的播放会在静音切换时停止。
通过旋转音量调节器调整音量。

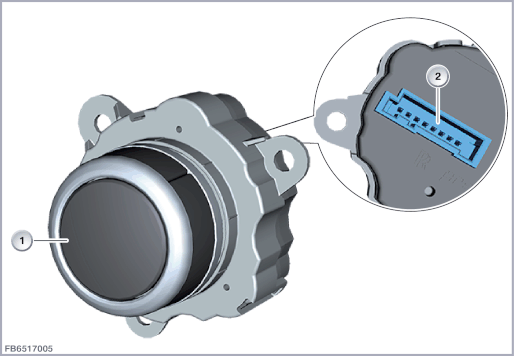

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
音量调节器 |
2 |
8 芯插头连接 |
音量调节器通过一个 8 芯插头连接与音频操作面板连接。
音量调节器信号以模拟方式传输至音频操作面板。
音频操作面板的请求信号通过 LIN 总线传输至车身域控制器 (BDC)。
| 索引 |
说明 |
|---|---|
| 1 |
音量调节器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30 |
总线端 Kl. 30，按钮供电 |
| Kl. 30g |
总线端 Kl. 30 转换 |
| SIG |
诊断信号线 |
| PWM |
照明按脉冲宽度调制的信号 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
| SIG2 |
音量调节器信号线 |
| SIG3 |
音量调节器信号线 |
| SIG4 |
按钮信号线 |
注意音量调节器的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
在音量调节器失灵时可能出现下列情况：
BDC 控制单元中的故障记录（保持按压音量调节器）
保留印刷错误、内容疏忽以及技术更改的可能性。
