后部中间扶手灯

借助一个发光二极管为后部中间扶手中的杂物箱照明。

后部中间扶手灯不是周围环境照明装置的构成部分。

提示！

后排中间扶手灯的正确安装位置可以通过诊断电路图上的热点调用！
功能描述

车身域控制器 (BDC) 控制后部中间扶手灯。

使用塑料材质的光导管（聚碳酸脂）实现间接照明。光导管一侧与 LED 托架连接。

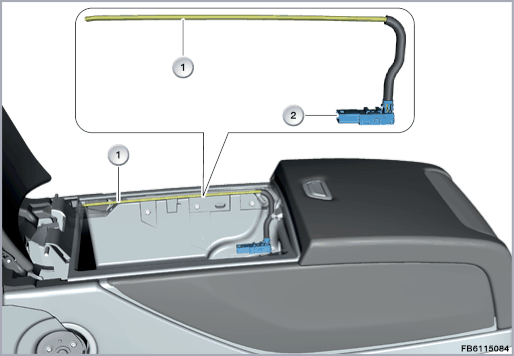

下图示例性地显示了一个后排中间扶手灯。

索引

说明

索引

说明

1

后部中间扶手灯，带光导管

2

2 芯插头连接
结构及内部电路连接

后部中间扶手照明灯通过一个 2 芯插头连接与车载网络相连。

车身域控制器 (BDC) 通过总线端 KL 58g 给发光二极管供电。

索引

说明

1

后部中间扶手灯

线脚布置

线脚

说明

KL31L

总线端 KL31L 负载接地

总线端 Kl. 58g

总线端 KL58g 查寻照明
标准值

注意后部中间扶手灯的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

可通过诊断系统对后部中间扶手灯进行功能检查。此时，所有发光二极管均同时由车身域控制器（BDC）通过总线端 KL 58g 利用按脉冲宽度调制的信号（PMW 信号）来控制。



保留印刷错误、内容疏忽以及技术更改的可能性。
