仅在规定发动机型号中才安装辅助冷却液泵。
附加冷却液泵有助于确保加热循环回路中所需的冷却液流量（在发动机中，此外当低发动机转速时）：
如果安装了停车预热装置，则取消辅助水泵。功能由停车预热装置上的循环泵执行。
电气辅助冷却液泵是单级径向泵。
辅助冷却液泵沿轴向抽吸，根据工作轮转动轴沿径向输送出。
一个无电刷电动马达驱动辅助冷却液泵。IHKA 控制单元发送接通或关闭辅助冷却液泵的请求，作为 K-CAN 上的信息。车身域控制器(BDC)控制附加冷却液泵。

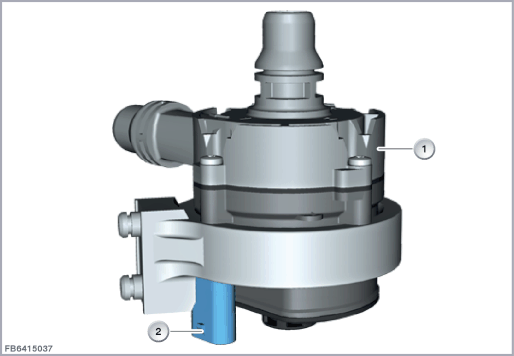

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
附加冷却液泵 |
2 |
3 芯插头连接 |
辅助冷却液泵通过一个 3 芯插头连接与车载网络连接。
| 索引 |
说明 |
|---|---|
| 1 |
附加冷却液泵 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
负荷接地 |
| U |
供电电压 |
| 1 个线脚 Pin 未使用。 |
|
系统不调节辅助冷却液泵的转速。冷却液泵的运行状态约为 2800 rpm。

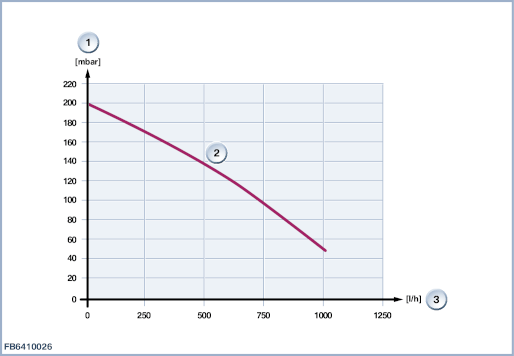

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
压力 |
2 |
12 V 额定电压下的特性线 |
| 3 |
体积流量 |
注意辅助冷却液泵的以下标准值：
| 参数 |
值 |
|---|---|
| 体积流量 (至少) |
750 l/h |
| 电压范围 |
9 至 16 V |
| 供电电压 |
12 V |
| 正常运行时的最大耗电 |
0,9 A |
| 温度范围 |
-40 至 120 °C |
辅助冷却液泵失灵时，预计会出现以下情况：
车身域控制器(BDC)中的故障记录
可以借助诊断系统进行辅助冷却液泵的功能检查。
路径：功能网 >车身 >冷暖功能 >附加冷却液泵
保留印刷错误、内容疏忽以及技术更改的可能性。
