KAFAS 摄像头暖风位于 KAFAS 摄像头的视野范围边缘（KAFAS = 基于摄像机的驾驶员辅助系统）。加热装置应能防止 KAFAS 摄像头前的挡风玻璃蒙雾和结冰。这样就能在寒冷天气情况下提高 KAFAS 摄像机的可用性。
在挡风玻璃内侧粘贴有加热垫，用于暖风。
KAFAS 控制单元控制 KAFAS 摄像头暖风。
对于 KAFAS 摄像头暖风的接通条件和关闭条件 KAFAS 控制单元使用如下输入端尺寸：
总线端状态：PAD 模式已打开
车外温度
一次性加热时间取决于车外温度。
| - | 车外温度在5°C至15°C之间：一次加热时间例如 100 秒 |
| - | 车外温度低于5°C：一次加热时间例如 130 秒 |
操纵挡风玻璃刮水器
挡风玻璃刮水器已激活：取决于车外温度，暖风周期性重复（例如每 300 秒），直到符合条件。
操纵除霜按钮
除霜按钮已激活：KAFAS 摄像头一次性加热时间取决于车外温度。
除霜按钮退出工作状态：当 KAFAS 摄像头暖风一次性加热未结束时，且不存在其他条件，暖风退出工作状态。
操纵后窗加热装置按钮
后窗加热装置已激活：KAFAS 摄像头一次性加热时间取决于车外温度。
后窗加热装置退出工作状态：当 KAFAS 摄像头暖风一次性加热未结束时，且不存在其他条件，暖风退出工作状态。
挡风玻璃内侧温度和空气湿度
雾气传感器（雨天 / 行车灯 / 雾气 / 光照传感器组件）检测挡风玻璃内侧温度和空气湿度。取决于车外温度，加热时间周期性重复，直到符合条件（例如空气湿度 66% 以上）。
蓄电池状态
KAFAS 摄像头暖风最大温度限制为 70 °C。
KAFAS 摄像头是立体摄像机。立体摄像机的两个检视窗以黑色遮盖。立体摄像机的加热装置集成在遮盖部分内。

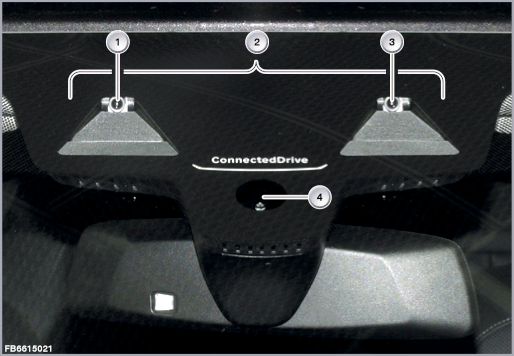

以下图像显示简化的 KAFAS 摄像头暖风。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
立体摄像机左侧检视窗 |
2 |
遮盖区域 |
| 3 |
立体摄像机右侧检视窗 |
4 |
雨天 / 行车灯 / 雾气 / 光照传感器 |
KAFAS 摄像头暖风通过一个 2 芯的插头连接连接 KAFAS 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
基于摄像机的驾驶员辅助系统摄像机暖风 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31 接地端（通过 KAFAS 控制单元） |
| U |
供电（通过 KAFAS 控制单元） |
| 1 个线脚 Pin 未使用。 |
|
注意 KAFAS 摄像头暖风的以下标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 85 °C |
在 KAFAS 摄像头暖风失灵时，预计将出现以下情况：
对地短路或断路：
| - | KAFAS 控制单元内出现故障记录 |
