驾驶员侧后方和乘客侧后方的脚部空间照明灯
脚部空间照明灯照亮车内的后部脚部空间。
2 个脚部空间照明灯安装于后座区前部座椅下的左右两侧。
 |
提示！ 根据车型系列和车辆装备，脚部空间照明灯通过直接的导线或通过 LIN 总线与车身域控制器 (BDC) 相连。 |
脚部空间照明灯照亮车内的后部脚部空间。
2 个脚部空间照明灯安装于后座区前部座椅下的左右两侧。
|
提示！ 根据车型系列和车辆装备，脚部空间照明灯通过直接的导线或通过 LIN 总线与车身域控制器 (BDC) 相连。 |
车身域控制器 (BDC) 以亮度调节方式接通或关闭脚部空间照明灯。
通过直接的导线控制脚部空间照明灯：
车身域控制器 (BDC) 通过一个输出端为后部脚部空间照明灯供电。
照明为单色时，LED 托架中安装了一个发光二极管。BDC 控制单元直接通过导线用按脉冲宽度调制的信号（PWM 信号）控制发光二极管。
根据车辆装备，可以在中央信息显示器上通过触摸屏或控制器调整脚部空间照明灯的亮度。
垂直照明带总线连接（LIN 总线）：
后部脚部空间照明灯由 BDC 控制单元通过 LIN 总线控制以及供电。
灯通过 LIN 总线与 BDC 控制单元进行通讯。灯串联在 LIN 总线上。为每个灯分配一个特定的地址。通过地址车身域控制器 (BDC) 可知道收到哪个灯的故障信息。
可以在中央信息显示器上通过触摸屏或控制器调整周围环境照明装置的颜色和亮度。
通过灯开关上的亮度调节器也能设置亮度。
当一扇车门打开时，脚部空间照明灯自动接通。关上车门之后最多 20 秒，脚部空间照明灯就会关闭。
在 PAD 模式激活后，关上车门之后脚部空间照明灯马上关闭。

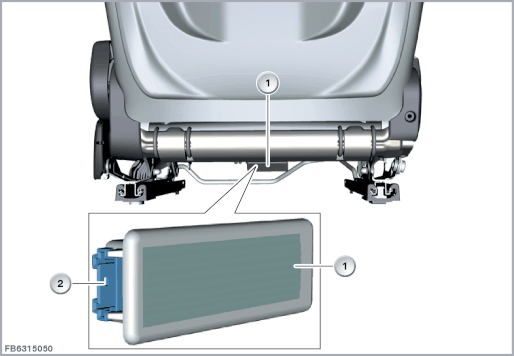

下图以前部座椅下方脚部空间照明灯安装位置为例进行显示。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后部脚部空间照明灯 |
2 |
2 芯插头连接 |
通过直接的导线控制脚部空间照明灯
脚部空间照明灯通过一个 2 芯插头连接与车身域控制器 (BDC) 连接。
BDC 控制单元通过一个按脉冲宽度调制的信号 (PWM 信号) 控制脚部空间照明灯。
| 索引 |
说明 |
|---|---|
| 1 |
驾驶员侧后方或乘客侧后方脚部空间照明灯 |
线脚布置
| 线脚 |
说明 |
|---|---|
| KL31L |
总线端 KL31L 负载接地 |
| U |
供电电压 |
垂直照明带总线连接（LIN 总线）：
红绿蓝 LED 托架通过一个 4 芯插头连接到车载网络和 LIN 总线上。
BDC 控制单元通过 LIN 总线上的信息控制 RGB LED 灯座。
| 索引 |
说明 |
|---|---|
| 1 |
驾驶员侧后方或乘客侧后方脚部空间照明灯 |
| 2 |
红绿蓝 LED |
| 3 |
电子单元 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 KL30B |
总线端 KI. 30B 基础运行 |
| KL31L |
总线端 KL31L 负载接地 |
| LIN in |
LIN 总线输入端 |
| LIN out |
LIN 总线输出端 |
注意驾驶员侧后方脚部空间照明灯或乘客侧后方脚部空间照明灯的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
一盏后部脚部空间照明灯对地短路时，预计将出现以下情况：
车身域控制器 (BDC) 中的故障记录
通过直接的导线控制脚部空间照明灯
为了进行左前脚部空间照明灯和右前脚部空间照明灯的功能检查，应打开查询照明（总线端 Kl. 58g）。同时，车身域控制器 (BDC) 可通过按脉冲宽度调制的信号（PWM 信号）控制所有脚部空间照明灯。
需要时，将查询照明设置为最大亮度。
垂直照明带总线连接（LIN 总线）
驾驶员侧后方和乘客侧后方脚部空间照明灯的功能检查可通过诊断系统进行。
