挡风玻璃清洗泵通过喷嘴将用于车窗清洗的清洗液输送到挡风玻璃上。
挡风玻璃清洗泵安装在清洗液罐上。
挡风玻璃清洗泵主要由下列组件组成：
带有叶轮的泵壳
抗干扰直流马达
自接通 PAD 模式 (检查分析诊断) 起可启用车窗清洁功能。清洗挡风玻璃时必须逆行驶方向拉刮水清洗开关。只要刮水清洗开关处于拉动状态，挡风玻璃清洗泵就会输送清洗液。最长 10 秒钟后车身域控制器（BDC）关闭挡风玻璃清洗泵。在重新激活后（数目可设码）会出现强制暂停。这样可以避免挡风玻璃清洗泵过热。然后才能经过可设码时间闭锁或总线端切换 (PAD 模式关闭并重新接通) 重新启用挡风玻璃清洗泵。
如果拉动刮水清洗开关超过 300 ms，则会开启附加的刮水器可设码延迟（例如 100 ms、300 ms、500 ms、700 ms）。通过该延迟可以确保挡风玻璃预先得到湿润。
在关闭挡风玻璃清洗泵后将通过可设码的刮水循环次数擦干挡风玻璃。
在下列条件下无法再继续控制挡风玻璃清洗泵：
刮水器马达卡住
挡风玻璃清洗泵卡住

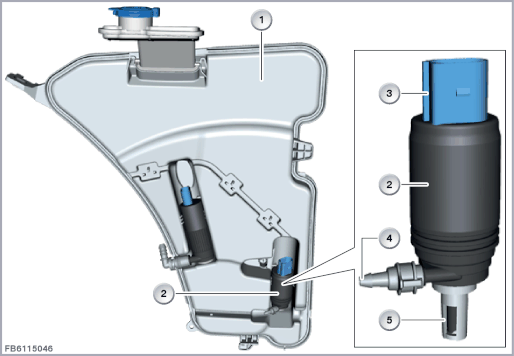

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
清洗液罐 |
2 |
挡风玻璃清洗泵 |
| 3 |
2 芯插头连接 |
4 |
压力侧（到喷嘴） |
| 5 |
进气侧 |
挡风玻璃清洗泵通过一个 2 芯插头连接与车身域控制器（BDC）连接。
车身域控制器 (BDC) 控制挡风玻璃清洗泵。
车身域控制器 (BDC) 监控挡风玻璃清洗泵的电流消耗（锁止保护）。
| 索引 |
说明 |
|---|---|
| 1 |
挡风玻璃清洗泵 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| U |
供电 |
请注意挡风玻璃清洗泵的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 锁止时的最大电流消耗 |
30 A |
| 温度范围 |
-20 至 80 °C |
挡风玻璃清洗泵失灵时，预计将出现下列情况：
车身域控制器(BDC)中的故障记录
可通过诊断系统对挡风玻璃清洗泵进行功能检查。
