全景摄像机 (TRSVC)

根据装备情况，有不同的，基于摄像机的系统可供使用。技术上通过不同的摄像机和一个共用控制单元 TRSVC 来实现。TRSVC 用于：顶置后视摄像机。

该基于摄像机的驾驶员辅助系统具有以下功能：

提示！

对于不同国家对装备的特殊要求请参见销售文件。
功能描述

第 3 代俯视后视侧视摄像机使用以太网进行数据传输。

第三代的最重要功能扩展是：

机头通过 APIX 数据导线将摄像机拍摄的图像数据发送给中央信息显示器。



索引

说明

索引

说明

1

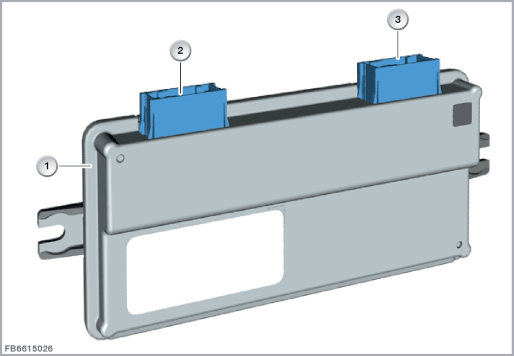

TRSVC 控制单元

2

18 芯插头连接

3

18 芯插头连接
结构及内部电路连接

TRSVC 控制单元通过以太网连接至车身域控制器 (BDC)。TRSVC 控制单元通过前部配电器利用总线端 30B 供电。TRSVC 控制单元为各个摄像机供电。

另外，TRSVC 控制单元还通过本地 CAN 与驻车助手 (PMA) 控制单元相连。

索引

说明

1

全景摄像机 (TRSVC)

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在电路图中的诊断系统 ISTA 上查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和"线脚布置"。

标准值

注意俯视后视侧视摄像机 (TRSVC) 的下列标准值：

大小

数值

供电电压

9 至 16 伏

温度范围

-40 至 85 °C
售后服务提示
一般提示

被污染的物镜可能导致显示不好。在极端情况下，摄像机将无法再对视频信号进行分析。因此被污染的物镜可能导致系统故障。为了防止出现错误诊断，摄像机的镜头必须洁净。

倒车摄像机、外后视镜摄像机和前摄像头通过以太网与 TRSVC 控制单元连接。TRSVC 控制单元通过以太网与摄像机进行通信。这样，便能够读取 TRSVC 控制单元中有关这些摄像机的故障存储信息。同样地，也能在更换摄像机时，通过 TRSVC 控制单元进行设码。

在对摄像机进行维修时，务必要注意维修说明。

诊断提示

提示！

通过诊断系统，有以下针对全景摄像机 (TRSVC) 的服务功能可供使用：

  • 传输车辆配置

路径：服务功能 > 驾驶员辅助系统 > 环视摄像机

利用该服务功能可以手动传输车辆配置。

如果 TRSVC 控制单元必须编程，则显示 ISTA 提示。

提示！

拔下摄像机后，可能在中央信息显示器中显示一幅蓝色图像。补救措施：进行总线端切换。或者通过中央控制台操作单元中的照相键关闭并重新打开系统。
部件失灵

与 TRSVC 控制单元的通信失灵时，进行标准检测（整体测试模块)。存在某个控制单元内部故障时，预计将出现以下情况：
