救援队切割位置

在事故中，根据事故严重程度，通过总线信号指令进行关闭，或者强制脱开12V电池正极的安全蓄电池接线柱。在第二种情况下，电动机械式接触器的供电自动断开，从而自动打开其触点接头。

救援队还有一个额外的切割位置。在紧急情况下，可以在此切割位置用辅助工具中断电动机械式接​​触器的供电（总线端KL30C）。

提示！ 车辆上正确的救援队切割位置可以通过诊断电路图上的热点调用！

借助电动机械式接触器连接或断开高电压蓄电池与高压车载网络。接触器由存储器电子管理系统（SME）控制。通过安全蓄电池接线柱为接触器提供车载网络电压（12 V）。

如果高压蓄电池单元中的接触器的供电中断，则高压系统会自动关闭并因此断电。

提示！ 注意诊断系统中的电路图

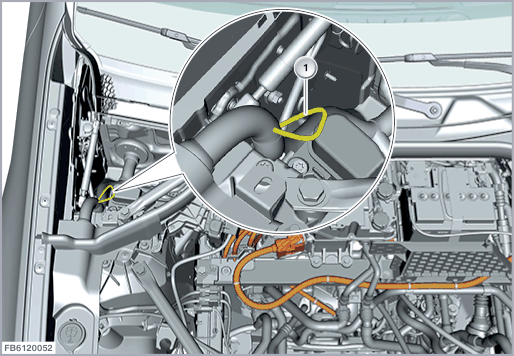

下列图像作为示例显示救援队切割位置。

高压蓄电池单元中电动机械式接触器的供电可以通过救援队切割位置通过总线端KL30C（碰撞信号）来中断。因此，高压系统将无电压关闭。

线脚布置
