驾驶员侧外部后视镜中的前景照明装置

驾驶员外后视镜前景照明是一个区域演示，用于上下车时在驾驶员侧车辆旁进行图像投影。

驾驶员外后视镜前景照明是前景照明的一部分。

前景照明用于确定车辆位置，并在打开车门前照亮车门周围（如小水坑等）。例如在各车门外拉手中均集成有一个前景照明。

提示！

前景照明在驾驶员侧外后视镜中的正确安装位置可以通过热点从诊断中的电路图上调出！

提示！

车主手册中已说明操作可能性。
功能描述

车身域控制器 (BDC) 通过一个输出端为驾驶员侧外后视镜中的前景照明供电。

BDC 控制单元打开或关闭前景照明（有时间限制并已调节亮度）。

驾驶员外后视镜前景照明的灯由具有 LED 模组的壳体组成。

通过使用多透镜阵列系统实现了照明区域的均匀亮度。在此系统中有多个规则排列的微型透镜作为投影镜头使用，并且 LED 光源的辐射是并行的。原则上此系统就像一台投影仪一样工作。

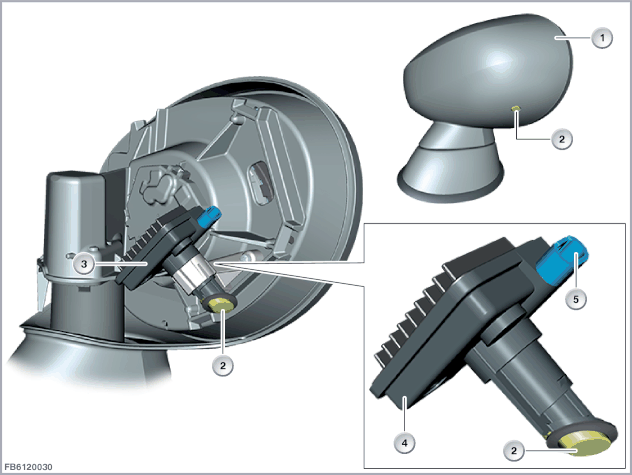

下图简单显示了驾驶员外后视镜前景照明以 F60 为例（图示为：左座驾驶型车辆)。

索引

说明

索引

说明

1

驾驶员侧外后视镜

2

透镜

3

前景照明（安装位置）

4

带 LED 模组的壳体

5

2 芯插头连接
结构及内部电路连接

驾驶员外后视镜前景照明由车身域控制器控制单元通过按脉冲宽度调制的信号（PWM 信号）为其供电。

索引

说明

1

前景照明装置的发光二极管

线脚布置

线脚

说明

Kl. 31L

总线端 KI. 31L 负载接地

U

供电电压
标准值

注意下列驾驶员外后视镜前景照明的额定值：

大小

数值

供电电压

9 至 16 V

车外温度 – 前景照明退出工作状态

50 °  C 以上

温度范围

-40 至 85 °C
诊断提示
部件失灵

驾驶员外后视镜前景照明失灵时，预计将出现下列情况：

部件的功能检查

可通过诊断系统对驾驶员外后视镜前景照明装置进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
