左上尾灯、左下尾灯、右上尾灯和右下尾灯

车辆在尾部装备了 2 个双叶门。左上尾灯和右上尾灯安装在对应的双叶门中。

左下尾灯和右下尾灯安装在保险杠饰件中。

提示！ 尾灯的正确安装位置可以在诊断中的电路图上通过热点进行调用！

车身域控制器 (BDC) 控制所有尾灯的所有照明功能。

提示！ 根据车型系列、改型、车辆装备和国别定制车辆，在尾灯的规格方面存在区别！ 例如： 带有灯泡和/或发光二极管的规格： 显示的照明功能：例如带有或者不带制动灯功能 在下面的描述中，不会涉及到所有可能的尾灯规格（取决于车型系列、改型、车辆装备和国别定制车辆）。 注意诊断电路图！

下图以 F54 为例显示了尾灯的一个可能的规格（所示的是：欧洲规格)。

索引	说明	索引	说明
1	左上部尾灯	2	右上部尾灯
3	右下部尾灯	4	左下部尾灯

提示！ 在后备箱盖打开时切换照明功能 双叶门内的 2 个尾灯（左上尾灯和右上尾灯）在双叶门打开时看不见。由于规定的国家规定，必须确保特定照明功能在双叶门打开时也能被后面的交通参与者看见。 因此，在双叶门打开时，特定照明功能（取决于规定的国家规定）会从尾门内的尾灯额外传输到车尾裙板内的尾灯。

在打开双叶门时，通过后行李箱盖锁中的旋转锁销开关接通行李箱照明。BDC 控制单元为了在尾灯之间切换照明功能，同样也会分析旋转锁销开关的状态变化。

提示！ 如果至少有一个双叶门打开，或者左上尾灯中或者右上尾灯中对应照明功能失灵的情况下，保险杠饰件中的尾灯会处于活跃状态。

车身域控制器(BDC)是用于外部照明的主控制单元。根据选择的照明功能，会由 BDC 控制单元直接控制对应的组件。

提示！ 车主手册中已说明操作可能性。

提示！ 根据车型系列、改型、车辆装备和国别定制车辆，在尾灯的规格方面存在区别！ 例如： 带有灯泡和/或发光二极管的规格： 在下面的描述中，不会涉及到所有可能的尾灯规格（取决于车型系列、改型、车辆装备和国别定制车辆）。 注意诊断电路图！

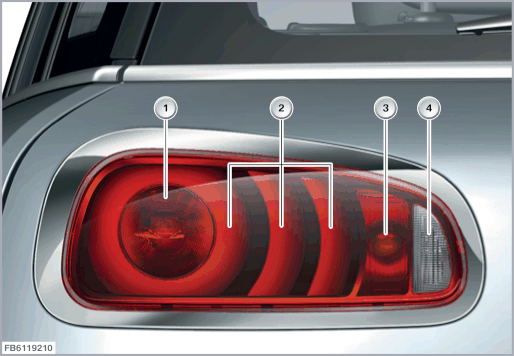

下图以 F54 为例，显示的是左上尾灯一个可能的规格（欧洲规格）。

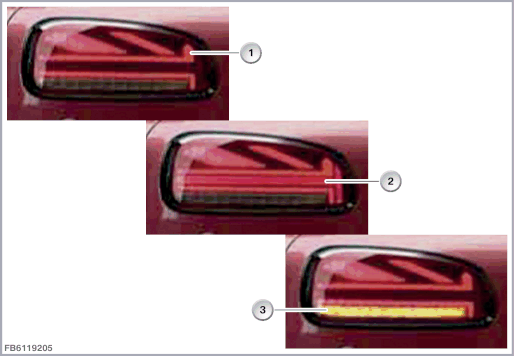

下图以 F54 为例，显示的是采用 LED 技术的左上尾灯一个可能的规格（欧洲规格）。

通过左下尾灯和右下尾灯可以实现下列照明功能：

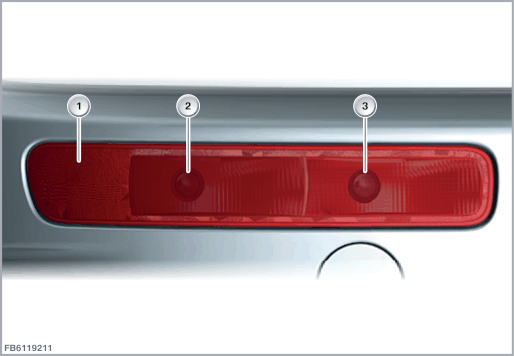

下图以 F54 为例，简化显示的是左下尾灯（欧洲规格）。

提示！ 根据车型系列、改型、车辆装备和国别定制车辆，在尾灯的规格方面存在区别！ 例如： 左上尾灯和右上尾灯 - 2 个插头连接（分别为 4 芯）或者 1 个插头连接（10 芯） - 灯泡和/或发光二极管 在下面的描述中，不会涉及到所有可能的尾灯规格（取决于车型系列、改型、车辆装备和国别定制车辆）。 注意诊断电路图！

下图以 F54 为例，简化显示的是带有 2 个插头连接的左上尾灯或者右上尾灯一个可能的规格（欧洲规格）。

线脚布置

下图以 F54 为例，显示的是带有一个插头连接的左上尾灯或者右上尾灯一个可能的规格（采用 LED 技术的欧洲规格）。

线脚布置

下图以 F54 为例，简化显示的是左下尾灯或者右下尾灯（欧洲规格）。

线脚布置

注意尾灯的下列标准电压：
