根据车型系列和车辆装备，前部的车内灯由以下部件组成：
车内灯
用于驾驶员侧和前乘客侧的阅读灯
用于环境照明的发光二极管
车内灯按钮
驾驶员侧的阅读灯按钮
前乘客侧的阅读灯按钮
针对前部车内灯描述了下列功能：
前部车内灯通过总线连接 (局域互联网总线) 与车载网络连接。
| - | 前部车内灯 车内灯通过车身域控制器 (BDC) 的局域互联网总线自动控制。通过车内灯可手动打开或关闭前部车内灯。 |
| - | 前部阅读灯 前部阅读灯由车身域控制器 (BDC) 通过局域互联网总线控制。车身域控制器 (BDC) 读入阅读灯按钮的信号。通过按压相应的按钮可接通所选的阅读灯。 |
| - | 查寻照明 查寻照明按钮的发光二极管通过车身域控制器的局域互联网总线控制。 用照明操控设备上的滚轮或中央信息显示器上的控制钮无级调节查询照明的亮度。 |
| - | 周围环境照明装置 环境照明的灯光由车身域控制器 (BDC) 局域互联网总线控制。处于静止状态时，车身域控制器 (BDC) 将断开供电电压。 |
| - | 欢迎灯 欢迎灯通过车身域控制器 (BDC) 的局域互联网总线自动控制。处于静止状态时，车身域控制器 (BDC) 将断开供电电压。 |

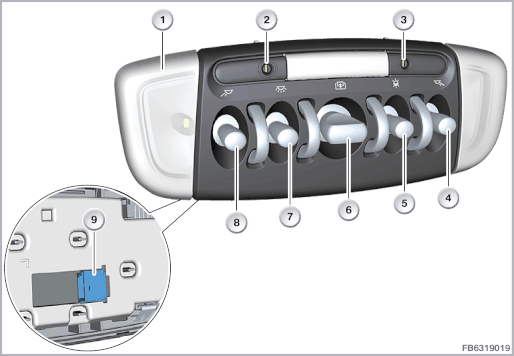

下图显示前部车内灯示例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
前部车内灯 |
2 |
左侧垂直照明 |
| 3 |
右侧垂直照明 |
4 |
右侧阅读灯按钮 |
| 5 |
氛围灯按钮（颜色选择） |
6 |
活动天窗开关 |
| 7 |
车内灯按钮 |
8 |
左侧阅读灯按钮 |
| 9 |
12 芯插头连接 |
下图简单介绍了前部车内灯通过总线连接 (局域互联网总线) 与车载网络连接。
例如前部车内灯通过一个 12 芯插头连接与车载网络相连。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
前部车内灯 |
2 |
左侧阅读灯按钮 |
| 3 |
车内灯按钮 |
4 |
氛围灯按钮（颜色选择） |
| 5 |
右侧阅读灯按钮 |
6 |
电子单元 |
| 7 |
内部按钮 |
8 |
内部按钮 |
| 9 |
内部按钮 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
左后和右后阅读灯按钮发出的信号 |
| SIG2 |
发送给左后阅读灯的信号 |
| SIG3 |
发送给右后阅读灯的信号 |
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| LIN |
LIN 总线（局域互联网总线） |
| SIG4 |
发送给后部车内灯的氛围灯信号 |
| SIG5 |
发送给后部车内灯的氛围灯信号 |
| SIG6 |
发送给后部车内灯的氛围灯信号 |
| SIG7 |
发送给车身域控制器 (BDC) 的前部车内灯按钮信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31 电子接地线 |
 |
提示！ 根据车型系列和车辆装备有不同的插头连接和线脚布置。 注意诊断系统中的电路图！ |
请注意前部车内灯的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
无法通过诊断系统对前部车内灯进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
