中央信息显示器 (CID) 是一个图形显示单元。
中央信息显示器是一个采用 LCD 和 TFT (LCD = 液晶显示器，TFT = 薄膜晶体管) 组合技术的显示器。CID 通过 LED 提供背景照明。
CID 通过一条 APIX 数据导线直接与主机连接。CID 显示由主机提供的图像数据。
根据车辆装备，存在下列规格的 CID：6.5 英寸液晶显示器和 8.8 英寸液晶显示器
中央信息显示器 (CID) 是下列功能的集成式显示和操作设备：
音频系统，例如收音机、CD 播放机、MP3 播放机
电话
车载电脑、旅程电脑
关于车辆的信息、操作说明
冷暖空调
个性化的范围，例如无线电台选择
车辆功能，例如泊车辅助系统、动态稳定控制系统、电子减震控制系统
BMW 售后服务在线服务
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

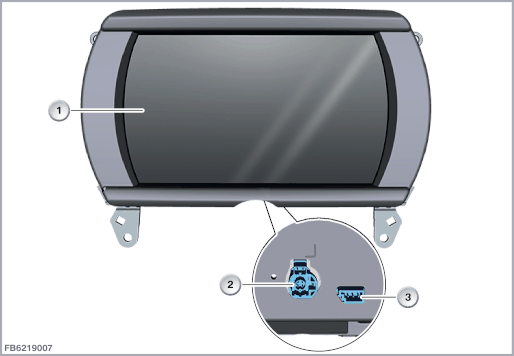

| 1 |
中央信息显示器 |
2 |
6 芯插头连接（APIX 数据导线和供电） |
| 3 |
2 芯插头连接（LIN 总线导线连接至中央仪表和供电） |
中央信息显示器通过主机供电。正极 (9.5 V) 通过主机转换。
中央信息显示器通过 APIX 数据导线 (Automotive Pixel Link，汽车像素链接) 连接到主机上。
APIX 是为满足车辆中的数字视频运行要求而专门开发的。此数据导线还满足电磁相容性 (EMV) 方面的最高要求。此数据导线可以在车辆中多次使用。这时带宽最高 1 Gbit/s 的未压缩数字视频信号通过一根铜导线的唯一一对芯线传递。
中央信息显示器通过 LIN 总线与中央仪表为了数据交换而相连接。中央信息显示器通过总线端 KL30B 为自己进行供电。
| 索引 |
说明 |
|---|---|
| 1 |
中央信息显示器 (CID) |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 30 |
供电 |
| 总线端 Kl. 31 |
总线端 Kl. 31，接地 |
| 屏蔽 |
屏蔽 |
| APIX |
APIX 数据线（Automotive Pixel Link） |
| LIN |
LIN 总线导线 |
| 总线端 Kl. 30B |
总线端 Kl. 30B |
请注意中央信息显示器的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
7.5 至 9 V |
| 温度范围 |
-40 至 80 °C |
如果中央信息显示器失灵，预期会有以下特性：
主机的故障记录
通过单独显示可令故障查询更加方便。
存在下列故障时，显示器上会显示 {NO SIGNAL}：
主机发出有错误的图像信号
APIX 数据导线断路
插头连接有错误
