转向柱开关中心有下列任务：

转向柱开关中心通过 2 个 LIN 总线连接在车身域控制器（BDC）上。

多功能方向盘与装备范围相关：例如电话或语音输入系统。

按照以下所述激活转向柱开关中心：

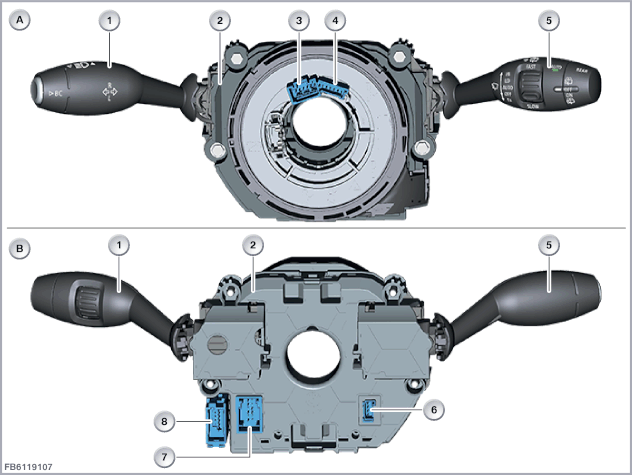

转向柱开关中心在左右两侧都有一个转向柱开关。右侧转向柱开关用于操作刮水清洗装置的功能。左侧转向柱开关用于操作远光灯或转向信号灯以及车载电脑的功能。

转向柱开关中心直接地，或通过 LIN 总线接收方向盘的按钮信号。这些信号由转向柱开关中心转发至相应的控制单元。转向柱开关中心通过 LIN 总线转发信号（例如喇叭开关或者收音机音量调节按钮的信号）。

翘板开关的按钮信号，进而包括所需档位，均通过电阻设码由硬布线电缆传送至转向柱开关中心。转向柱开关中心处理信号。转向柱开关中心将该请求作为 LIN 总线上的信息输出。

车身域控制器 (BDC) 接收转向信号灯开关以及远光灯辅助按钮的要求。通过 LIN 总线传输用于转向显示以及大灯变光功能的转向信号灯开关转向柱开关的信号。

通过沿轴向按下车载电脑按钮，将触发对于车载电脑的要求。转向柱开关中心通过 LIN 总线发送显示车载电脑功能的请求。

刮水器开关的转向柱开关仅用于刮水清洗装置。所有对于刮水清洗设备的要求都将记录在转向柱开关中心内。转向柱开关中心通过 LIN 总线将要求发送至车身域控制器 (BDC)。BDC 控制单元执行这些请求。

在转向柱开关中心中并不处理所有信号。一些信号只是通过转向柱开关中心传送 (例如：驾驶员安全气囊)。通过 LIN 总线或通过直接导线将信息发送至系统或相关的控制单元。

转向柱开关中心是 LIN 总线上一个与总线相连的控制单元。

转向柱开关中心连接至总线端 15N 和总线端 30F。

转向柱开关中心通过 LIN 总线与方向盘电子控制装置和多功能方向盘的右侧开关组相连。

线脚布置

下面以 F20 的线脚布置为例简要示出转向柱开关中心上的连接。

提示！ 注意诊断系统中的电路图！

当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

注意转向柱开关中心的以下标准值：
