带警示闪烁开关的驾驶员辅助系统操作单元

辅助系统通过一个唯一的按钮操作。根据装备,可提供帮助的一个或多个下列系统可以避免危险的碰撞。

显示和操作方案已经整合到一个该按钮上。

另外集成有警示闪烁开关。通过按压警示闪烁开关,将打开闪烁报警灯。此时会同时激活所有的转向信号灯,警示闪烁开关的功能显示灯会一起闪烁。

提示!

此系统无法取代个人对交通状况的评估。

功能描述

一些辅助系统在通过起动/停止按钮起动发动机后自动激活。

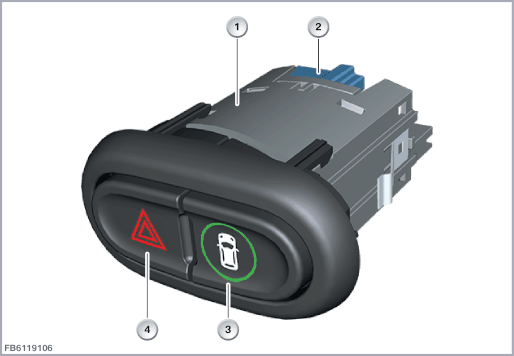

索引

说明

索引

说明

1

带警示闪烁开关的驾驶员辅助系统操作单元

2

6 芯插头连接

3

驾驶员辅助系统操作单元按钮

4

闪烁报警按钮

结构及内部电路连接

驾驶员辅助系统操作面板通过一个 6 芯插头连接与车载网络连接。

局域互联网总线连接辅助系统操作设备与车身域控制器(BDC)。

车身域控制器(BDC)上的配电器利用总线端 30F 为驾驶员辅助系统操作单元供电。



索引

说明

索引

说明

1

驾驶员辅助系统操作面板

2

驾驶员辅助系统操作单元按钮

3

驾驶员辅助系统操作单元按钮的功能照明灯

4

警示闪烁开关

5

警示闪烁开关的功能照明灯

线脚布置

线脚

说明

总线端 KI. 30F

总线端 Kl. 30F 故障断开

总线端 Kl. 31

总线端 Kl. 31

LIN

LIN 总线

SIG

警示闪烁开关信号

SIG2

功能照明灯信号

1 个线脚 Pin 未使用。

标准值

注意驾驶员辅助系统操作面板的以下额定值:

大小

数值

电压范围

8 至 18 V

温度范围

-40 至 85 °C

诊断提示
部件失灵

在驾驶员辅助系统的操作面板上原则上只会有个别按钮失灵。在单个按钮失灵时,预计将出现以下情况:

驾驶员辅助系统操作单元和车身域控制器(BDC)之间的总线通讯(局域互联网总线)中断时,预计将出现以下情况:

按钮的功能检查可通过诊断系统进行。

保留印刷错误、内容疏忽以及技术更改的可能性。
