电动外后视镜是批量安装的。
外后视镜通过驾驶员侧车门开关组集中调节。电动外后视镜具有不同装备系列 (例如基本装备和高级装备)。
转向显示的辅助转向灯也集成在外后视镜内。
取决于车辆装备，下列电动部件也可以集成在外后视镜内：
后视镜加热装置
后视镜记忆功能
外后视镜驱动
自动防眩目外部后视镜电子装置，包括挂入倒车档时前乘客侧外后视镜路沿自动识别
外后视镜调节驱动器集成在外后视镜内。此调节驱动器能够水平和垂直调节外后视镜。调节驱动器由驾驶员侧车门开关组控制。
此调节驱动器也执行后视镜记忆功能。后视镜记忆功能通过 2 个电位计将中间位置通报给电子装置并进行存储。因此有针对性地移到这些中间位置。
在外后视镜的相应装备系列中，用于后视镜内折的外后视镜驱动集成在后视镜外壳内。

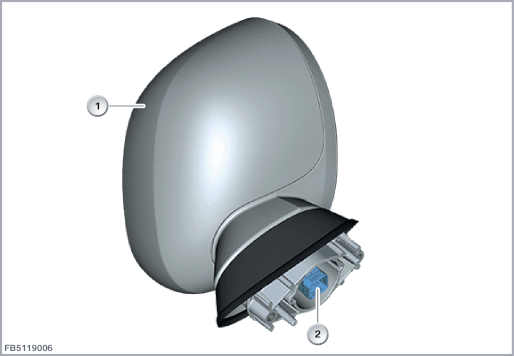

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后视镜外壳 |
2 |
10 芯插头连接 |
取决于装备系列，外后视镜或者通过 LIN 总线或者通过信号线连接至相应控制单元。
 |
提示！ 注意诊断电路图！ |
下图示例显示外后视镜，其包含通过 LIN 总线连接的接口。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
外后视镜 |
2 |
电子单元 |
| 3 |
自动防眩目外部后视镜 |
4 |
水平调节驱动器 |
| 5 |
垂直调节驱动器 |
6 |
外后视镜驱动 |
| 7 |
后视镜加热装置 |
8 |
转向显示 |
下图示例显示外后视镜，其包含通过信号线连接的接口。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
垂直调节驱动器 |
2 |
水平调节驱动器 |
| 3 |
后视镜加热装置 |
4 |
转向显示 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 Kl. 30B 基本运行模式，供电 |
| Kl. 31L |
总线端 31L，负荷接地 |
| LIN |
LIN 总线 |
| SIG |
转向显示控制导线 |
| SIG2 |
后视镜加热装置控制导线 |
| SIG3 |
水平调整外后视镜控制导线 |
| SIG4 |
垂直调整外后视镜控制导线 |
注意下列外后视镜的标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
外后视镜失灵时，预计将出现以下情况：
车身域控制器(BDC)中的故障记录
