除了借助选档杆顺序选择档位外，还可以在方向盘上用 2 个翘板开关转换档位。
换高档：快速拉动右侧翘板开关
换低档：快速拉动左侧翘板开关
换档拨片的按钮信号传送如下：
按钮信号以及所需档位在转向柱开关中心内不进行处理，而只是传导。
信号通过前部直接的导线传输至车身域控制器 (BDC)。中央网关模块 (ZGM) 作为组件集成在车身域控制器 (BDC) 内。中央网关模块 (ZGM) 是控制单元中的控制单元，因为该模块在车身域控制器 (BDC) 中像一个独立的控制单元一样工作。
电子变速箱控制系统(EGS)接收有关 PT-CAN 上的总线信号信息。
如果通过翘板开关转换到选档杆位置 D(D 表示行驶档 = 自动模式)，则自动变速箱切换到手动模式。如果在 6 秒钟的时间间隔内不换档或进行特别强烈的加速，则自动变速箱重新切换到自动模式。

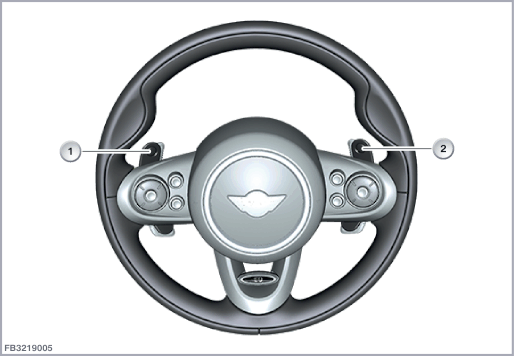

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左侧翘板开关：换低档时短拉。 |
2 |
右侧翘板开关：换高档时短拉。 |
每个翘板开关都有一个 2 芯插头连接。按钮信号按电阻设码。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左侧翘板开关 (用于换低档) |
2 |
右侧翘板开关 (用于换高档) |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
信号线(换高档或换低档) |
| 总线端 Kl. 31 |
接地线 |
注意翘板开关的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 85 °C |
一个翘板开关失灵时，可能出现以下情况：
车身域控制器(BDC)中的故障记录
可以通过诊断系统对翘板开关进行功能检查。
路径：功能网络 > 车身 > 操作 > 转向柱 > 换挡拨片
保留印刷错误、内容疏忽以及技术更改的可能性。
