在废气法规 EURO 6c 中对颗粒物质量 (PM) 和颗粒物数量 (PN) 的极限值做了更加严格的规定。为遵守这些极限值，安装了汽油微粒过滤器等。
对于中国规格，在汽油微粒过滤器前后还安装了附加的废气温度传感器。这些废气温度传感器起到辨伪保护作用。由此可监控对汽油微粒过滤器所作的与许可相关的改动，如拆卸汽油微粒过滤器或损坏。
在冷机起动时，可以通过温度比较来监控汽油微粒过滤器的化学有效性。
 |
提示！ 汽油微粒过滤器前/后各废气温度传感器正确的安装位置可以通过诊断中电路图上的热点调出！ |
进行温度记录时，使用的是与温度有关的电阻器。该电路包括一个分压器，可对其测量与温度有关的电阻值。通过一条传感器特有的特性线转换成温度值。在废气温度传感器中安装有一个热敏电阻 (NTC)，其电阻值随温度的上升而下降。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |

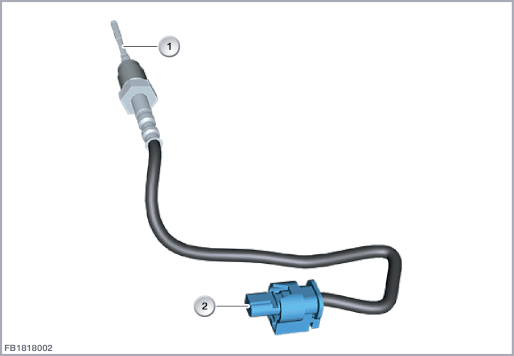

汽油微粒过滤器前/后的废气温度传感器 |
2 |
2 芯插头连接 |
汽油微粒过滤器前/后废气温度传感器通过一个 2 芯插头连接连接到发动机控制单元上。
传感器由发动机控制单元通过接地端供电。
| 索引 |
说明 |
|---|---|
| 1 |
汽油微粒过滤器前/后的废气温度传感器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
废气温度信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31，电子接地线 |
汽油微粒过滤器前/后废气温度传感器的电阻值根据温度在 133.8 kΩ 至 44 Ω 的范围内变化。对应于 -40 °C 至 850 C 的温度。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信号电压 |
2 |
热导体 (NTC) 特性线 |
| 3 |
温度 |
请遵守汽油微粒过滤器前/后废气温度传感器的下列额定值：
| 大小 |
数值 |
|---|---|
| 废气温度传感器电压范围 |
0.22 至 4.96 伏 |
| 响应时间 |
小于 25 s |
| 废气温度分辨率 |
约 1 °C |
| 最大输出电流 |
10 mA |
| 温度范围 |
-40 °C 至 850 °C |
汽油微粒过滤器前/后废气温度传感器失灵时，预计将出现以下情况：
在发动机控制单元中记录故障代码
排放警示灯亮起
