操作面板音频运行

音频操作面板与冷暖空调操作面板一起以上下重叠方式安装在中央控制台内。音频操作面板连接在冷暖空调控制单元上。音频操作面板与冷暖空调控制单元之间的通信通过总线连接（LIN 总线）进行。

功能描述

音频系统通过音频操作面板上的操作元件来操作。操作面板上的操作元件取决于具体国家。

在此主要听以下功能：

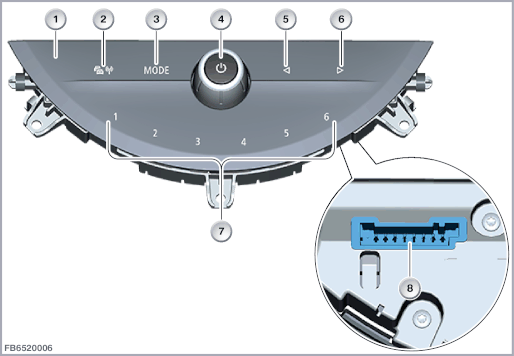

带触摸屏控制的型号



索引

说明

索引

说明

1

操作面板音频运行

2

交通广播

3

音频源（FM 或 AM）

4

打开或关闭，音量

5

向后切换无线电台或曲目

6

向前切换无线电台或曲目

7

快捷按钮

8

8 芯插头连接

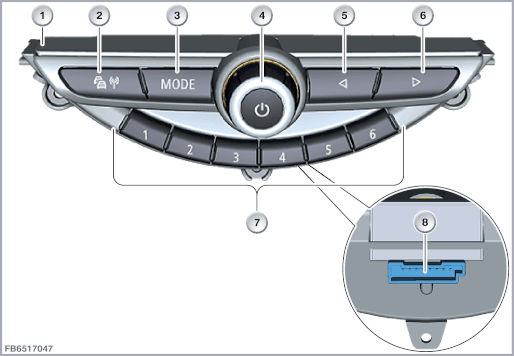

通过按钮操作的型号



索引

说明

索引

说明

1

操作面板音频运行

2

交通广播

3

音频源（FM 或 AM）

4

打开或关闭，音量

5

向后切换无线电台或曲目

6

向前切换无线电台或曲目

7

快捷按钮

8

8 芯插头连接
结构及内部电路连接

音频操作面板通过一个 8 芯插头连接与车载网络连接。

提示！

电气接口取决于主机或收音机的装备情况。注意电路图！

来自音频操作面板的请求信号通过 LIN 总线传送到空调控制单元。

空调控制单元通过总线端 KL30F 和总线端 KL31E 为音频操作面板供电。



索引

说明

1

操作面板音频运行

线脚布置

线脚

说明

总线端 KI. 30F

总线端 KL30F，出现故障时关闭

总线端 KL31E

总线端 Kl.  31E，电子接地线

LIN

LIN 总线

SIG

挡风玻璃加热装置信号（穿透）
标准值

注意音频操作面板的下列标准值：

大小

数值

供电电压

9 至 16 伏

温度范围

-40 至 85 °C
诊断提示
部件失灵

音频操作面板失灵时，预计会出现以下情况：
