提示！ 根据装备不同，也可采用配备触摸板的控制器。 |
控制器(CON)上中央操作元件，用于在中央信息显示器上可以选择和配置的车辆功能。
控制器的操作面板和控制单元已合并成一个部件。
在控制器周围排列有最多 5 个或 7 个固定式选择键（视装备而定）。
通过选择键可以选择大量子菜单。
自总线端 Kl. 30B 接通和音频操作面板接通起或一般自总线端 Kl. 15 接通起，可以通过控制器在中央信息显示器 (CID) 中选择一项功能。
控制器读取选择键的按钮信号。控制器把这些信号转换成 K-CAN4 上的信息。信息由主机处理。中央信息显示器从主机获取通过 APIX 数据导线显示的信号（参见中央信息显示器部件说明）。
控制器的操作按钮要始终从一个静止位置操作，操作按钮在每次松开后都重新返回此静止位置。
标准规格的控制器操作按钮可以如下进行操作：
倾斜（2 个方向）
旋转 (经过卡槽位置)
按压 (用于选择某项选中的功能)
通过 2 次按下选择键或者按动按钮 2 秒以上，即可进入上一级菜单，例如打电话时用于选择电话簿。
利用 {OPTION} 选择键能够在最后选择的子菜单中进行进一步的调整。
按压 {BACK} 选择键返回上一个屏幕视图。
|
提示！ 根据装备不同，也可采用配备触摸板的控制器。 |

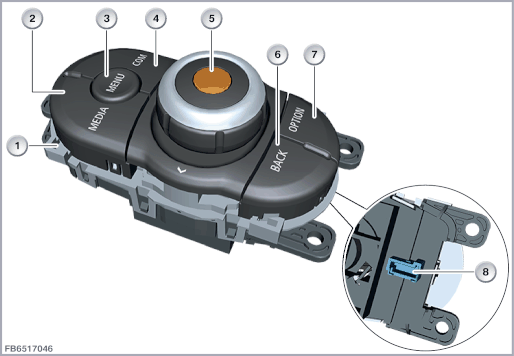

标准型
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
控制器 (CON) |
2 |
{MEDIA} 选择键 |
| 3 |
{MENU} 选择键 |
4 |
{COM} 选择键 |
| 5 |
操作按钮 |
6 |
{BACK} 选择键 |
| 7 |
{OPTION} 选择键 |
8 |
4 芯插头连接 |

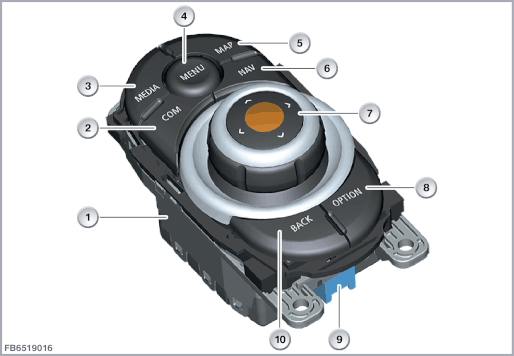

高版本
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
控制器 (CON) |
2 |
{COM} 选择键 |
| 3 |
{MEDIA} 选择键 |
4 |
{MENU} 选择键 |
| 5 |
{MAP} 选择键 |
6 |
{NAV} 选择键 |
| 7 |
操作按钮 |
8 |
{OPTION} 选择键 |
| 9 |
4 芯插头连接 |
10 |
{BACK} 选择键 |
控制器 (CON) 通过一个 4 芯插头连接与车载网络和 K-CAN4 相连。
控制器的查寻照明（总线端 KL58g）由车身域控制器 (BDC) 通过 K-CAN 控制。
通过前部配电器利用总线端 Kl. 30B 为控制器供电。
标准型示例
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
按钮（用于选择 {MEDIA}、{MENU}、{COM}、{OPTION} 和 {BACK}） |
2 |
查寻照明 |
| 3 |
控制器 (CON) |
4 |
控制器的操作按钮 |
线脚布置
在上面的图示中只显示了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。
注意控制器 (CON) 的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
与控制器 (CON) 的通信失灵时，进行标准检测 (整体测试模块)。存在某个控制单元内部故障时，预计将出现以下情况：
控制器(CON)内出现故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
