汽油微粒过滤器废气传感器固定在发动机上的一个支架上（防止温度过高）。废气传感器穿过 2 个管道通过 2 个相连的软管与汽油微粒过滤器连接。
汽油微粒过滤器废气传感器是一个压差传感器。
数字式发动机电子伺控系统 (DME) 通过汽油微粒过滤器废气传感器的信号控制汽油微粒过滤器的再生作用。
数字式发动机电子伺控系统 (DME) 由废气传感器信号和其他信号（如空气质量信号）计算废气流量。
由废气流量的估算并与测量的环境压力相联系，计算出汽油微粒过滤器后的排气背压值。计算出的汽油微粒过滤器前后的压差说明了汽油微粒过滤器的负荷状态。如果超过了允许的负荷状态，则由数字式发动机电子伺控系统 (DME) 控制再生作用。

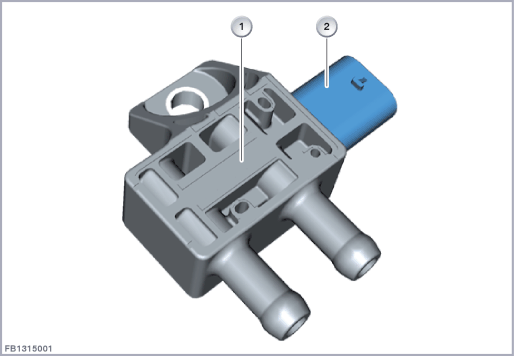

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
废气传感器 汽油微粒过滤器 |
2 |
3 芯插头连接 |
汽油微粒过滤器废气传感器通过一个 3 芯插头连接进行连接。
该传感器由发动机控制系统提供 5 V 的电压。
| 索引 |
说明 |
|---|---|
| 1 |
废气传感器 汽油微粒过滤器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
废气压力信号 |
| 5 V |
5 伏特供电电压 |
| 总线端 KL31E |
总线端 Kl. 31，电子接地线 |
废气压力的信息将通过一条信号线传输给发动机控制装置。废气压力的有效信号根据压力变化而波动。测量范围约 0.8 至 4.5 V，对应于 -5 kPa (-0.05 bar) 至 100 kPa (1 bar) 的压差。
通过下列参数验证该信号：
转速
喷油量
油耗

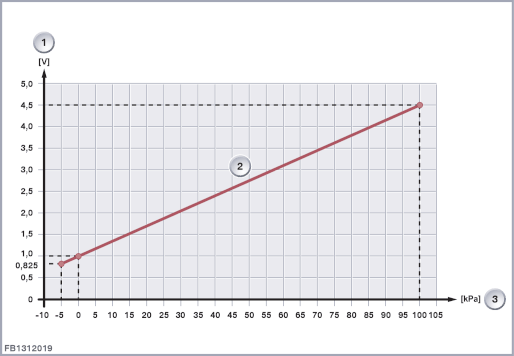

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信号电压 |
2 |
汽油微粒过滤器废气传感器特性线 |
| 3 |
压力 |
注意汽油微粒过滤器废气传感器的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
4.9 至 5.1 伏 |
| 工作压力 |
-0.05 至 1.0 bar |
| 响应时间 |
小于 5 ms |
| 最大输出电流 |
15 mA |
| 温度范围 |
-40 °C 至 130 °C |
汽油微粒过滤器废气传感器失灵时，预计将出现以下情况：
在发动机控制单元中记录故障代码
汽油微粒过滤器再生作用关闭
保留印刷错误、内容疏忽以及技术更改的可能性。
