双离合变速箱是一种自动变速箱，通过2个副变速器实现全自动换档，不会出现牵引力中断。电子变速箱控制系统自动，或者根据驾驶员的需要(控制摇杆/选档杆)在许可的转速范围内选择档位。不同于配有液压变矩器的自动变速箱，扭矩的传递是通过 2 个离合器的其中一个来完成的，所述的离合器将 2 个分组换档齿轮与驱动装置连接。
变速箱油温传感器监控变速箱油的温度。
变速箱油温传感器工作范围为-40 °C至150 °C。
变速箱油温度传感器向双离合变速箱控制单元提供信号。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
2 芯插头连接 |
2 |
变速箱输入转速传感器2 |
| 3 |
变速箱输入转速传感器 |
4 |
2 芯插头连接 |
| 5 |
2 芯插头连接 |
6 |
变速箱油温传感器 |
变速箱油温度传感器通过一个 2 芯插头连接连接到外部变速箱电线束。
变速箱油温度传感器是一个 NTC 传感器。
| 索引 |
说明 |
|---|---|
| 1 |
变速箱油温传感器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
变速箱油温度传感器信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31，电子接地线 |

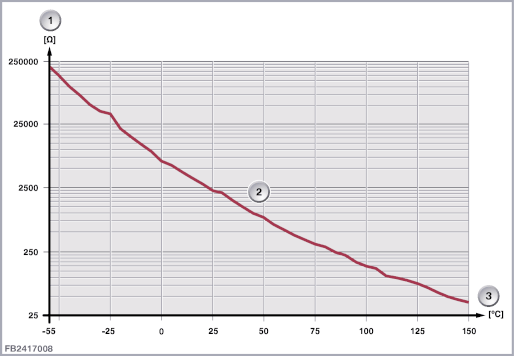

电阻器上的电压与变速箱油温有关。在双离合变速箱控制单元中存储了一个表格，此表格说明每个电压值的对应温度。借此可补偿电压和温度之间的非线性关系。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
电阻 |
2 |
变速箱油温特性线 |
| 3 |
温度 |
注意变速箱油温度传感器的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
4.75 至 5.25 伏 |
| 25 °C 时的电阻 |
2.25 kΩ |
| 温度范围 |
-40 °C 至 150 °C |
当变速箱油压传感器失灵时，预计将出现以下情况：
DKG 控制单元内出现故障记录
紧急运行电子变速箱控制系统
保留印刷错误、内容疏忽以及技术更改的可能性。
