双离合变速箱是一种自动变速箱，通过2个副变速器实现全自动换档，不会出现牵引力中断。电子变速箱控制系统自动，或者根据驾驶员的需要(控制摇杆/选档杆)在许可的转速范围内选择档位。不同于配有液压变矩器的自动变速箱，扭矩的传递是通过 2 个离合器的其中一个来完成的，所述的离合器将 2 个分组换档齿轮与驱动装置连接。
安装有2个变速箱输入转速传感器。变速箱输入转速传感器监控变速箱轴的转速。霍尔传感器通过脉冲传感器轮探测转速。
第一个变速箱输入转速传感器同样探测旋转方向。
变速箱转速传感器向DKG控制单元提供信号。

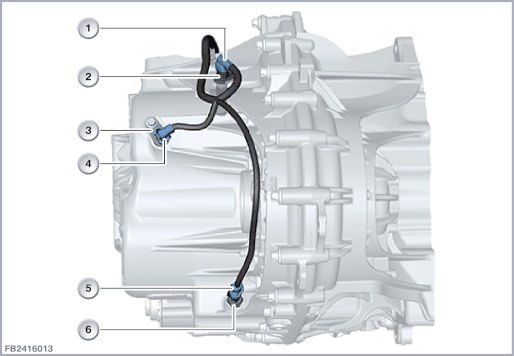

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
2 芯插头连接 |
2 |
变速箱输入转速传感器2 |
| 3 |
变速箱输入转速传感器 |
4 |
2 芯插头连接 |
| 5 |
2 芯插头连接 |
6 |
变速箱油温传感器 |
驱动装置通过2芯插头连接进行连接。
变速箱输入转速传感器的工作范围为 0 Hz 至约 12 kHz。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信号齿轮 |
2 |
霍尔传感器 |
| 3 |
电子分析装置 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
变速箱输入转速传感器信号 |
| Kl. 30 |
供电电压 |
注意变速箱输入转速传感器的下列标准值：
| 大小 |
数值 |
|---|---|
| 工作范围 |
0 Hz 至约 12 kHz |
| 最大电流消耗 |
14 mA |
| 温度范围 |
-40 °C 至 150 °C |
变速箱输入转速传感器失灵时，预计将出现以下情况：
DKG 控制单元内出现故障记录
紧急运行电子变速箱控制系统
保留印刷错误、内容疏忽以及技术更改的可能性。
