当后视镜加热装置打开时，则会加热镜面玻璃。如此可以消除外后视镜上的雾气或融化外后视镜上的冰。
如果已安装特种装备停车预热装置，则可以将后视镜加热装置连同停车预热装置一起启用。
后视镜加热装置在总线端 KL15 接通后才能开启。自动控制加热功率，例如取决于车外温度、刮水器运行和驾驶体验开关的开关位置。车身域控制器控制单元、前部车身电子模块控制单元或接线盒电子装置控制单元分析相应的输入信号并调节后视镜加热装置的强度。
|
提示！ 注意诊断电路图！ |
后视镜加热装置由安装在镜面玻璃背面的细加热丝构成。
通过打开后视镜加热装置，经由加热丝通电。基于电气阻力，加热线将加热。因此，镜面玻璃也会升温。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |

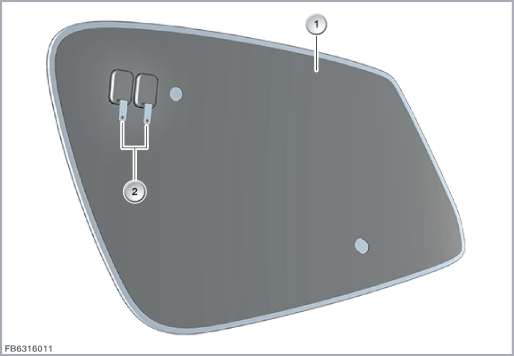

带后视镜加热装置的镜面玻璃，后视图 |
2 |
2 芯插头连接的接触销 |
高版本外后视镜通过 LIN 总线连接到车身域控制器控制单元、前部车身电子模块控制单元或接线盒电子装置控制单元上。
标准型中连接了相应的信号线。
|
提示！ 注意诊断电路图！ |
下图示例显示外后视镜，其包含通过 LIN 总线连接的接口。
| 索引 |
说明 |
|---|---|
| 1 |
外后视镜 |
| 2 |
电子单元 |
| 3 |
自动防眩目外部后视镜 |
| 4 |
水平调节驱动器 |
| 5 |
垂直调节驱动器 |
| 6 |
外后视镜驱动 |
| 7 |
后视镜加热装置 |
| 8 |
转向显示 |
下图示例显示外后视镜，其包含通过信号线连接的接口。
车身域控制器控制单元、前部车身电子模块控制单元或接线盒电子装置控制单元直接控制后视镜加热装置。
| 索引 |
说明 |
|---|---|
| 1 |
垂直调节驱动器 |
| 2 |
水平调节驱动器 |
| 3 |
后视镜加热装置 |
| 4 |
转向显示 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 Kl. 30B 基本运行模式，供电 |
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| LIN |
LIN 总线 |
| SIG |
转向显示控制导线 |
| SIG2 |
后视镜加热装置控制导线 |
| SIG3 |
水平调整外后视镜控制导线 |
| SIG4 |
垂直调整外后视镜控制导线 |
注意后视镜加热装置的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
后视镜加热装置失灵时，预计将出现以下情况：
车身域控制器控制单元、前部车身电子模块控制单元或接线盒电子装置控制单元中的故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
