调节驱动

外后视镜调节驱动器集成在外后视镜内。调节驱动器能够水平和垂直调节外后视镜。

提示!

正确的安装位置可以通过诊断电路图上的热点调出!

驾驶员侧车门开关组控制调节驱动器。

视外后视镜的规格而定,驾驶员侧车门开关组通过信号线或 LIN 总线控制调节驱动器。

提示!

注意诊断电路图!

调节驱动器主要由以下部件组成:

功能描述

自总线端 Kl. R 接通起,可以调节电动外后视镜。电动外后视镜可以通过驾驶员侧车门开关组内的按钮区沿水平和垂直方向调节。开关在驾驶员侧和乘客侧之间切换。水平和垂直调节只能逐个进行。已折叠的外后视镜不能调节。

为了保护驱动调节器和机械机构,限定调节时间(例如 10 秒)。达到最大调节时间时,数秒(例如 10 秒)内不再可控制外后视镜。

供电电压由相应的控制单元(例如脚部空间模块控制单元、前部车身电子模块控制单元或车身域控制器控制单元)监控。

驾驶员侧车门开关组通过 LIN 总线连接到相应的控制单元(例如车身域控制器控制单元、前部车身电子模块控制单元或脚部空间模块控制单元)上。

若调节驱动器受控制,则总线端 30B 施加到相应的电动机上。

切换电动机的旋转方向,以改变调节驱动器的运动方向。将装有镜面玻璃的活动壳体件沿所选方向移动。

调节驱动器也执行后视镜记忆功能。后视镜记忆功能通过 2 个电位计将中间位置通报给电子装置并进行存储。因此有针对性地移到这些中间位置。

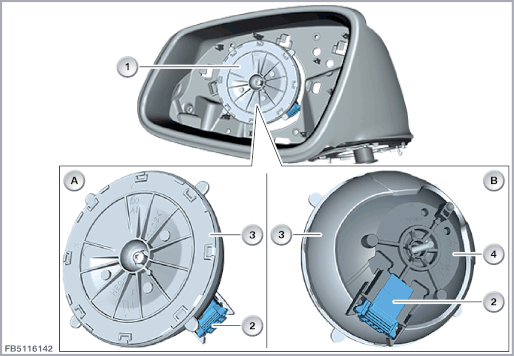

下图简化示出调节驱动器。

索引

说明

索引

说明

A

调节驱动器,前视图

B

调节驱动器,后视图

1

调节驱动

2

8 芯插头连接

3

调节驱动器(活动壳体件)

4

调节驱动器(固定壳体件)

结构及内部错接

高版本外后视镜通过 LIN 总线连接到驾驶员侧车门开关组上。

标准型中连接了相应的信号线。

提示!

注意诊断电路图!

下图示例显示外后视镜,其包含通过 LIN 总线连接的接口。

外后视镜中的电子单元控制所有驱动装置。电子单元通过 LIN 总线获取至后视镜调节装置的请求。

索引

说明

1

外后视镜

2

电子单元

3

自动防眩目外部后视镜

4

水平调节驱动器

5

垂直调节驱动器

6

外后视镜驱动

7

后视镜加热装置

8

转向显示



下图示例显示外后视镜,其包含通过信号线连接的接口。

驾驶员侧车门开关组直接控制调节驱动器。

索引

说明

1

垂直调节驱动器

2

水平调节驱动器

3

后视镜加热装置

4

转向显示

线脚布置

线脚 Pin

说明

总线端 Kl. 30B

总线端 Kl. 30B 基本运行模式,供电

Kl. 31L

总线端 KI. 31L 负载接地

LIN

LIN 总线

SIG

转向显示控制导线

SIG2

后视镜加热装置控制导线

SIG3

水平调整外后视镜控制导线

SIG4

垂直调整外后视镜控制导线

标准值

注意调节驱动器的下列标准值:

参数

电压范围

9 至 16 V

温度范围

-40 至 85 °C

诊断提示
部件失灵

调节驱动器失灵时,预计将出现以下情况:



保留印刷错误、内容疏忽以及技术更改的可能性。
