外后视镜驱动
外后视镜可以折叠，以缩小与侧窗玻璃的宽度。
外后视镜驱动集成在后视镜外壳中。
 |
提示！ 正确的安装位置可以通过诊断电路图上的热点调出！ |
外后视镜驱动主要由以下部件组成：
-
电动马达
-
变速箱
外后视镜可以折叠，以缩小与侧窗玻璃的宽度。
外后视镜驱动集成在后视镜外壳中。
|
提示！ 正确的安装位置可以通过诊断电路图上的热点调出！ |
外后视镜驱动主要由以下部件组成：
电动马达
变速箱
自总线端 KLR 接通起或从 PAD 模式（检查分析诊断）被激活开始，就可以内折后视镜。
后视镜内折将通过驾驶员侧车门开关组进行操作。供电电压由相应的控制单元（例如脚部空间模块控制单元或车身域控制器控制单元）监控。
驾驶员侧车门开关组通过 LIN 总线连接到相应的控制单元（例如车身域控制器控制单元或脚部空间模块控制单元）上。
若外后视镜驱动受控制，则总线端 30B 施加到电动机上。
在外后视镜驱动上集成一个电位计，用于位置识别。
切换电动机的旋转方向，以改变外后视镜驱动的运动方向。
|
提示！ 注意诊断电路图！ |

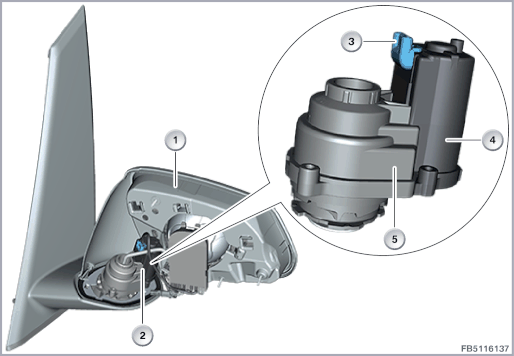

下图以 F46 为例简化示出外后视镜驱动（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后视镜外壳 |
2 |
外后视镜驱动 |
| 3 |
电源连接 |
4 |
电动马达 |
| 5 |
变速箱 |
驾驶员侧车门开关组通过 LIN 总线控制外后视镜驱动。
|
提示！ 注意诊断电路图！ |
| 索引 |
说明 |
|---|---|
| 1 |
外后视镜 |
| 2 |
电子单元 |
| 3 |
自动防眩目外部后视镜 |
| 4 |
水平调节驱动器 |
| 5 |
垂直调节驱动器 |
| 6 |
外后视镜驱动 |
| 7 |
后视镜加热装置 |
| 8 |
转向显示 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 Kl. 30B 基本运行模式，供电 |
| Kl. 31L |
总线端 KI. 31L 功率管接地 |
| LIN |
LIN 总线 |
| SIG |
转向显示控制导线 |
注意外后视镜驱动的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
外后视镜驱动失灵时，预计将出现以下情况：
在相应控制单元（例如脚部空间模块控制单元或车身域控制器控制单元）中的故障记录
